חלקי תלת מימד

מי מאיתנו לא הביט בחתך,ראה אובייקט שלא היה ברור לו מה הוא,
ניסה לחפש אותו ע”י מעבר בין מבטים ובשלב מסויים התייאש…..הרי כולנו

למעשה כל מבט, תוכנית או חתך בעיקר, הם חיתוכים של המודל התלת מימדי.

מה שאומר שניתן לקבל את אותו החתך,

או התוכנית גם בתלת מימד ולסובב את המבט

וכך להבין יותר את כל האלמנטים הנמצאים באותו החתך, ועד לאן הם מגיעים.

הפעולה הידועה היא במבט התלת מימד תחת PROPERTIES להפעיל את ה SECTION BOX,

ולשחק עם המסגרת עד שמגיעים לחיתוך הרצוי.

השיטה היותר מדוייקת ומהירה היא ע”י
כפתור ימני על הקוביה בצד ימין למעלה >SECTIONS < ORIENT TO VIEW ולבחור את החתך הרצוי.
כמובן שניתן לעשות את זה גם לתוכניות.

כאשר נרצה לחזור למבט תלת מימדי רגיל, יש לבטל את ה SECTION BOX.

שימוש נוסף ניתן לעשות ע”י שכפול המבט,

מעבר לחתך, ונעילה של המבט הזה,

וכך יהיה לנו מבט תלת מימדי קבוע של החתך הספציפי הזה.

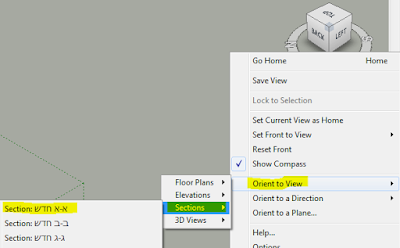

כפתור ימני על הקוביה בצד ימין למעלה>SECTIONS>ORIENT TO VIEW ולבחור את החתך הרצוי.

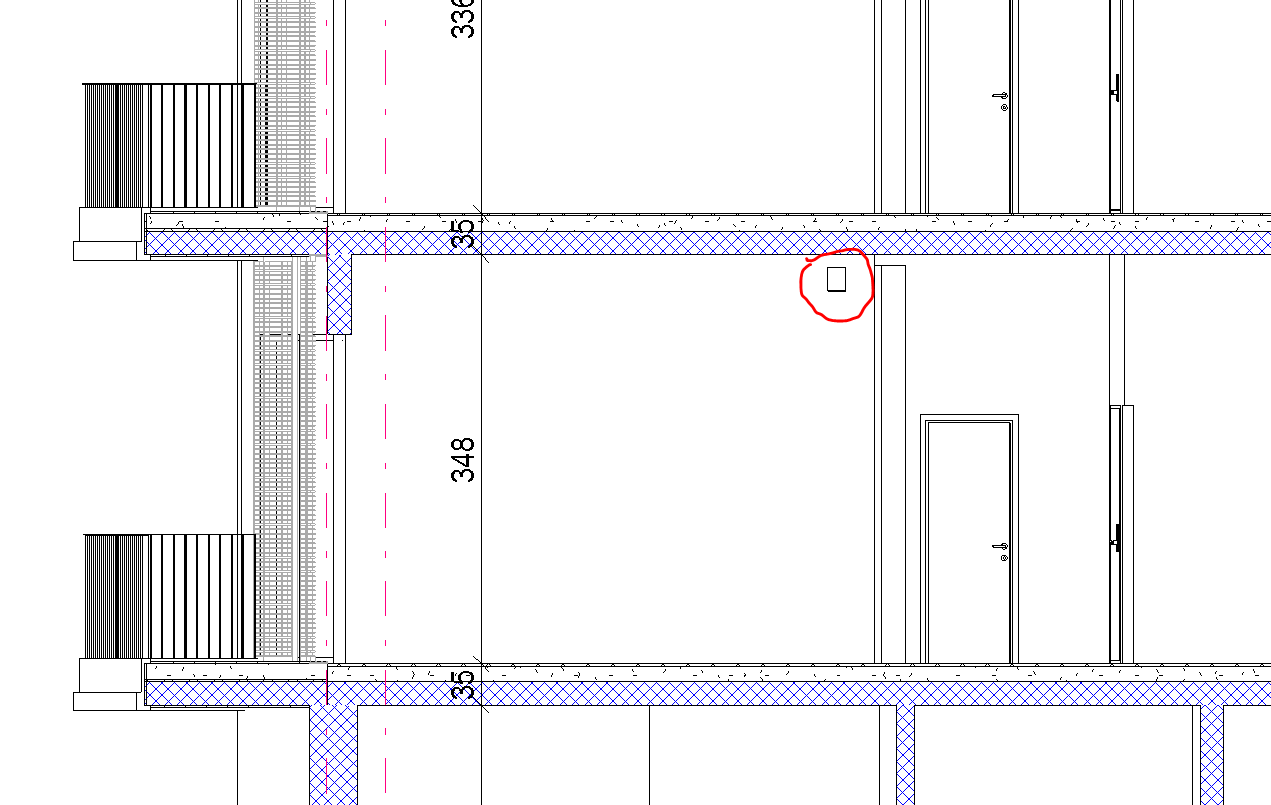

1.ריבוע בחתך דו מימדי

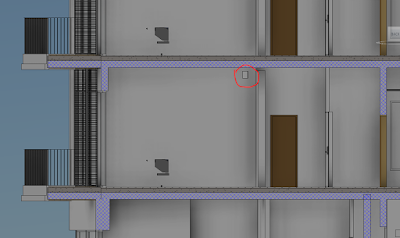

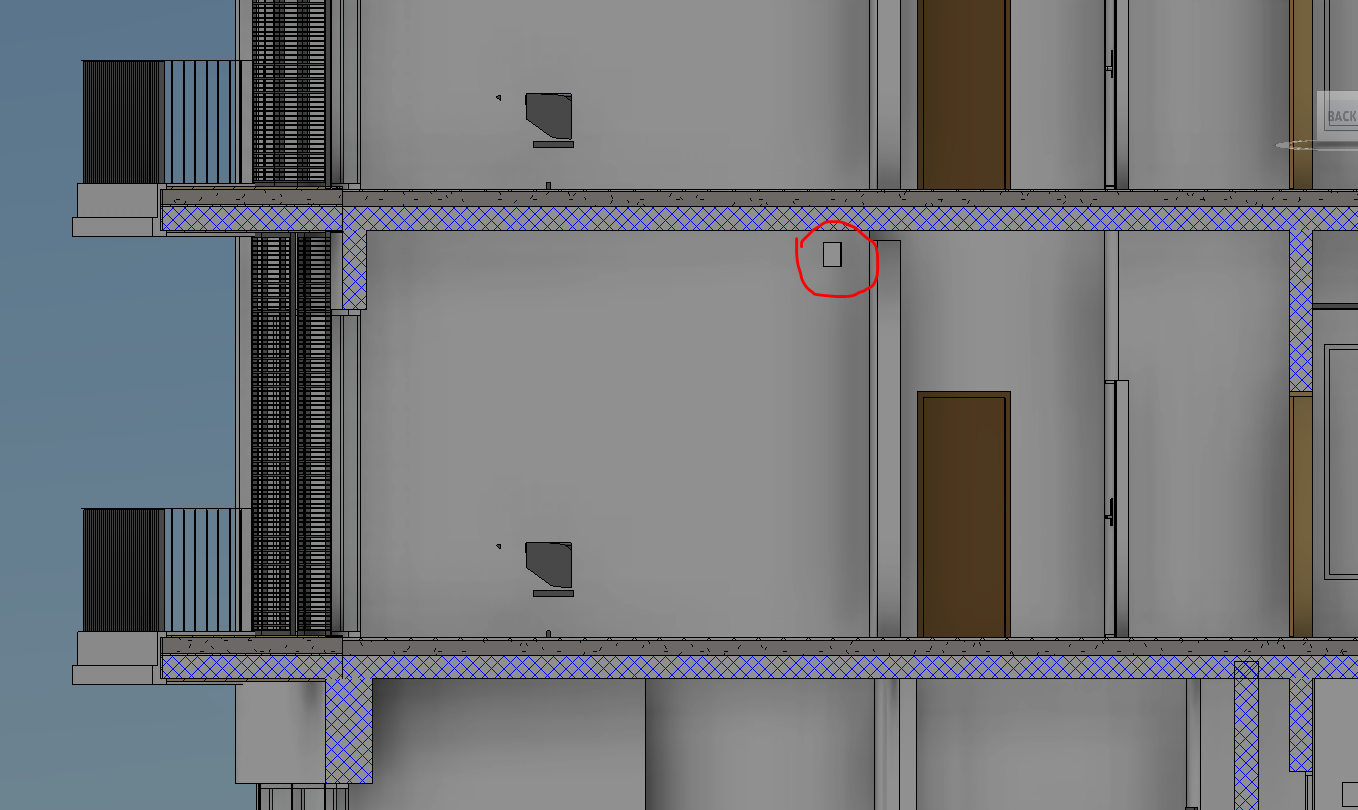

מעבר לתחתך בתלת מימד

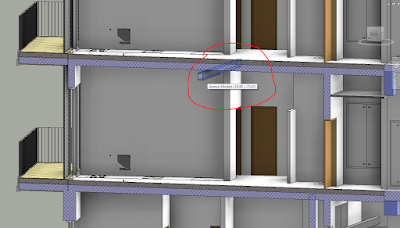

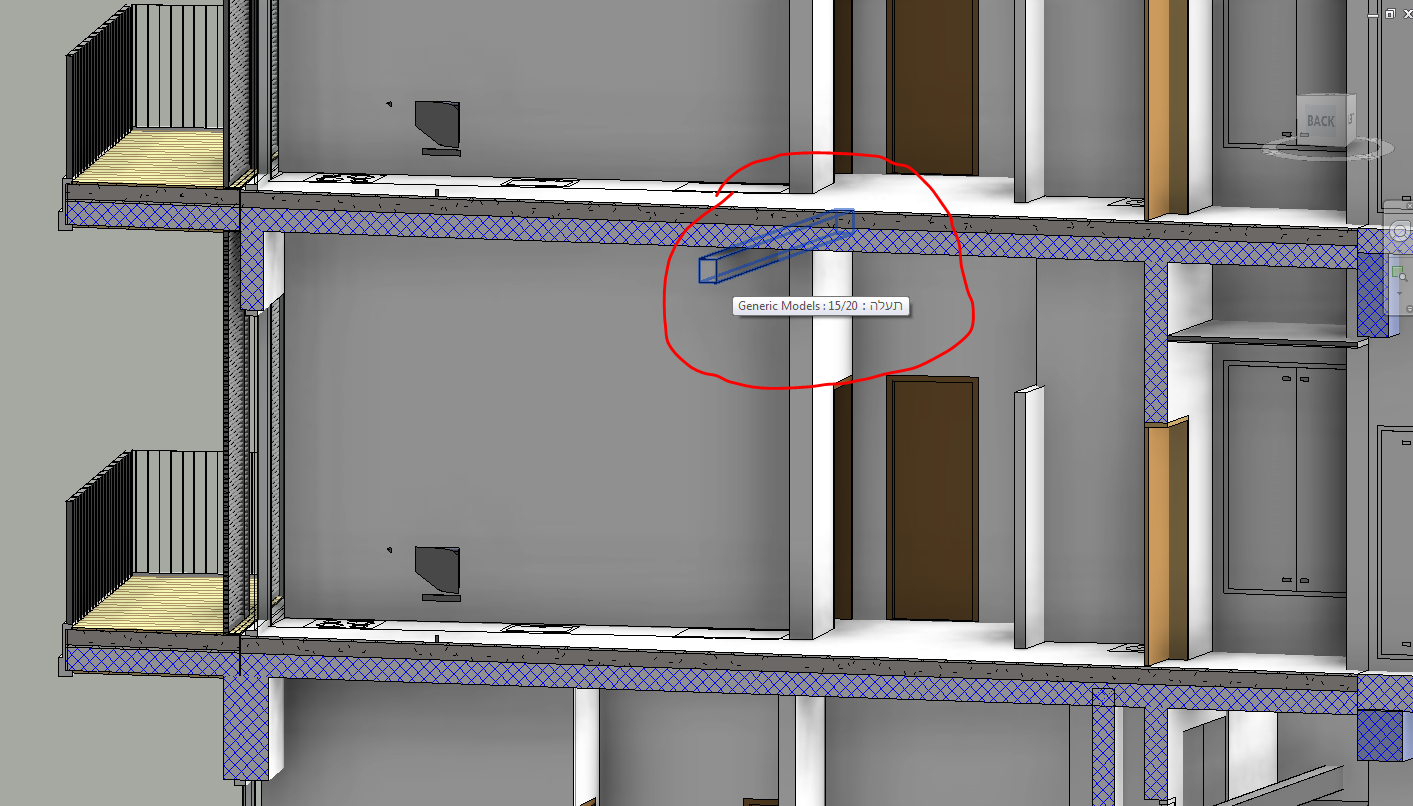

הטיה של המודל, ונגיעה באלמנט
אופציה ה SECTION BOX, מייצרת תיבה שחותכת את המודל
