את המדריך הבא אני כותב בעקבות שיחה שקיבלתי מאדריכל שעזרתי לו פעם,
והבנתי שהתשובה לשאלה יכולה לעזור לעוד אנשים.

אז, איך מגדירים קו חדש ? (הוא שאל אותי)

אז למעשה הגדרת קו חדש נעשית בשני שלבים.
1. הגדרת סגנון הקו – שם, עובי, צבע, פטרן (קוקו)
2. הגדרת פטרן של קו, שיכנס בהגדרות של הסגנון

כשאר משרטטים קו, נפתח החלון עם שמות סוגי הקוים הקיימים במודל.

אלה בעצם שמות הסגנונות הקיימים. יש קווים שהם "קויי מערכת" ,שאותם לא ניתן למחוק אלה רק לשנות מאפיינים,

אלא הם הסגנוות עם הסוגריים המשולשים.
למשל <Beyond> , שהוא בעצם סוג הקו שרואים כאשר מייצרים תוכנית שצופה אל מעבר לתחתית החיתוך- הסבר במדריך אחר.

ויש את הקווים הרגילים.

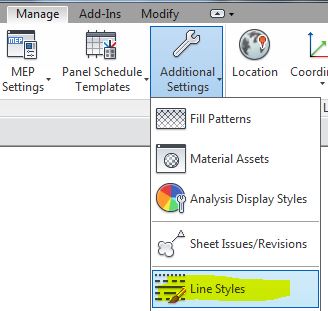

על מנת להגיע להגדרת סגנונות הקווים יש ללכת אל

Manage>Additional Settings<line Style

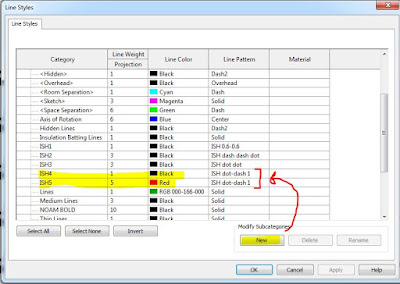

נפתחת טבלה בה ניתן לראות את כל סגנונות הקוים הקיימים במודל המוגדרים ע"י
שם – עובי – צבע – פטרן (בסדר הזה משמאל לימין)




כאשר נרצה לייצר קו חדש, נלחץ על כפתור NEW בצד ימין למטה,
ניתן לו שם, וכברירת מחדל יווצר קו שחור מלא בעובי 1.

אם נרצה להגדיר עובי וצבע נעשה את זה בטבלה, וגם נוכל לבחור פטרן שנרצה.

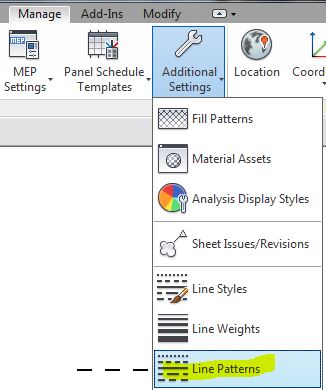

על מנת לייצר פטרן חדש יש ללכת ל
Manage>Additional Settings<line Patterns


נפתח חלון בו מופיעים כל סוגי הפטרנים


ניתן לייצר פטרן חדש ע"י כפתור NEW או לערוך פטרן קיים ע"י EDIT.
כאשר עושים את אחת הפעולות האלה נפתח חלון,
בו יש את שם הפטרן למעלה, וטבלה.
בטבלה בוחרים מה יהיה סוג הפטרן, כשאר בעמודה השמאלית TYPE,
בוחרים את סוג האלמנט ובימנית את האורך שלו.


האופציות הן :

נקודה – (ללא אורך) שמיד לאחריה יהיה רווח במידה שנקבע
קו – באורך שנקבע ואחריו גם חייב לבוא רווח במידה שנקבע

ניתן לשחק עם סוג הפטרן בין נקודות לקווים, והרווח שבניהם.
למשל רק קו עם רווח, קו רווח נקודה רווח נקודה וכו'

לאחר שייצרנו פטרן חדש, עם שם שנתנו לו,
ניתן ללכת לחלון של סגנונות הקווים ולבחור בקו החדש שייצרנו גם פטרן חדש.


ניתן להשתמש בפטרן במספר קווים,
למשל בדוגמה הזאת ייצרתי שני קווים שלהם עובי שונה וצבע שונה אבל פטרן זהה.

לבסוף, במודל, כשאר מייצרים קו חדש ניתן לראות את שמותיהם ברשימת השמות בסרגל העליון.





*יש לשים לב, שהקוקו, כמו גדלי טקסטים וסמלים אחרים משתנה כאשר קנה המידה משתנה.
