שתי סכמות באותה תוכנית (!?)

אלי שוקרי

אלי שוקרי

אדריכל, מנהל בית הספר המקוון לרוויט, כותב הבלוג "איש הרוויט"
שיתוף ב facebook
שיתוף ב linkedin
שיתוף ב email
שיתוף ב whatsapp
הקורסים שלנו

Revit PRO

קורס רוויט מקיף לאדריכלים | מקוון

Revit Interior

קורס רוויט מקיף למעצבי פנים | מקוון

Revit EXPERT

קורס רוויט למתקדמים | מקוון

Revit Family

קורס רוויט בניית משפחות | מקוון
כלי סכמות הצבע – Color Scheme הוא כלי יעיל מאוד,
ניתן לייצר בעזרתו הסברים גרפיים ע"ג תוכנית וחתכים של שימושי חללים, איזורים, אגפים ועוד.
בכל סכמה ניתן לעבוד ע"פ פרמטר אחד בלבד,
למשל, צביעה לפי שמות של חדרים, או צביעה לפי שטחים של חדרים.
אבל מה אם נרצה שתי צביעות ע"ג אותה התוכנית?
למשל, צביעה אחת של לפי אגפים,
וצביעה שניה לפי שמות חדרים שנמצאים באגפים האלה,
ואת שתיהן להציג ביחד ע"ג אותה תוכנית.

כאן מגיע טריק קטן.

עורכים את התוכנית אותה נרצה להציג.
ובונים לה סכמת צבע לפי פרמטר שמוזן בשמות המשרדים של כל חדר.

את הסכמה הזאת נערוך בצבעים בפטרן מלא – SOLID FILL.
משכפלים את התוכנית,
ובונים סכמת צבע חדשה לפי פרמטר אחר, שהפעם מוזן בשמות המחלקה שכל משרד נמצא בו.
את הסכמה הזאת נערוך בפטרנים לא מלאים,
כמו קווים אלכסוניים או ישרים או כל דבר אחר שהוא לא פטרן מלא, וניתן לבחור כל צבע לפטרן.

את התוכנית השניה, עם הפטרנים הלא מלאים, נעביר למצב של  WIREFRAME וכך היא תהפוך להיות שקופה.
(אם במבט יש טווח של עומק יש לקצר אותו עד לרצפה)

מייצרים גליון, ושמים את התוכניות אחת על השניה .
ומקבלים את אותה תוכנית, עם שתי סכמות צבע, ושתי מקראות.

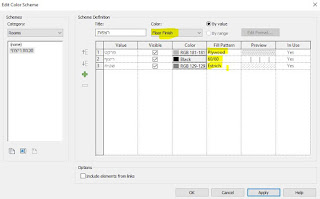

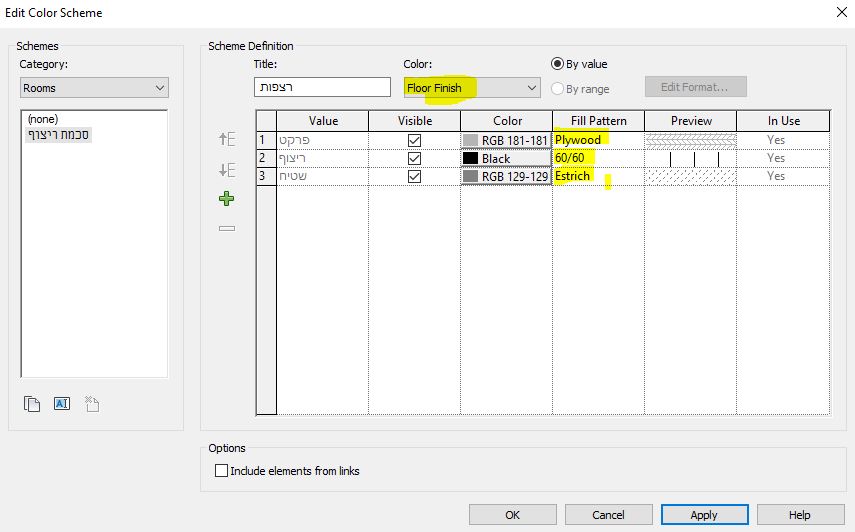

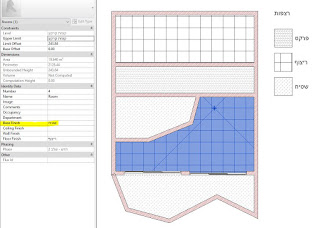

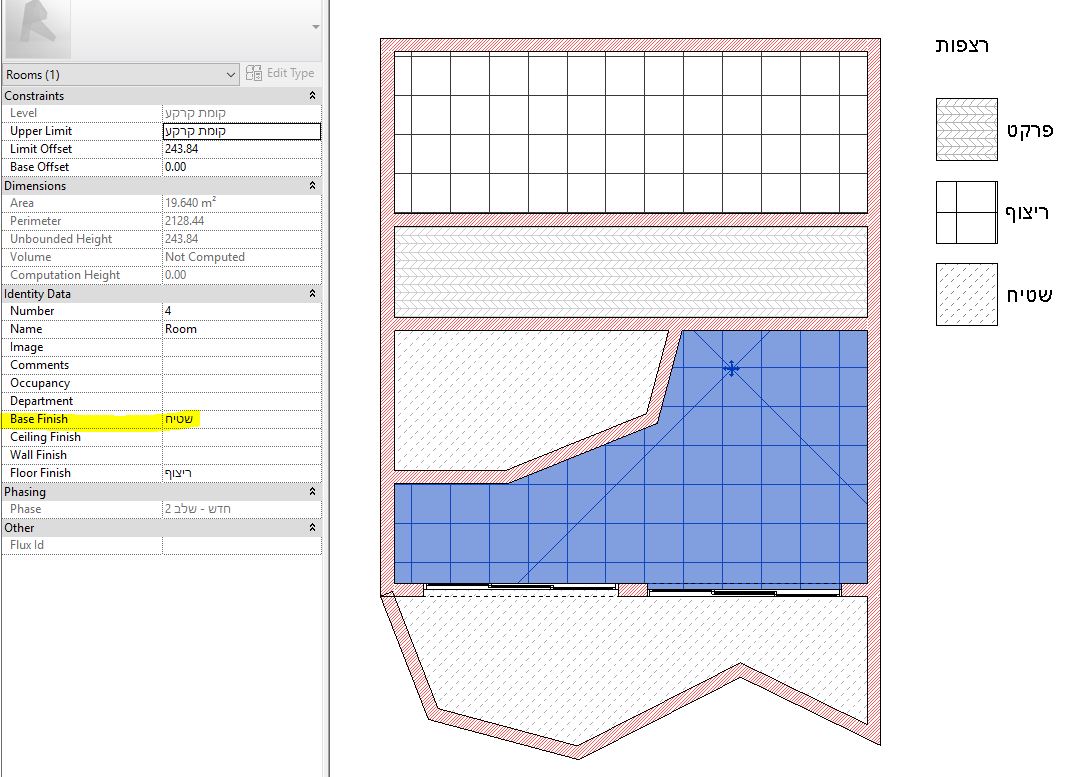

**עוד טיפ קטן למחשבה, ניתן גם להשתמש ב Color Scheme כדי לייצר תוכנית ריצוף מהירה ללא שינוי רצפות.

הזנת שם הריצוף בפרמטר של Floor Finish
יצירת סכמה שבנויה על פרמטר זה
ובחירה של פטרן שונה לכל חלל.
