מדריך : EQ

לפונקציה של EQ – השוואת מידה, יש כמה אופציות שלא כולם מכירים. אז…מדריך

נתחיל מההתחלה.
כאשר יש לנו מספר אלמנטים, ניתן למתוח בינהם קו מידה (כאשר המידה תופסת את האלמנט בנקודה אחת בלבד) ולבחור שהמידות בינהם יהיו שוות.
האלמנטים מתמקמים מחדש, כאשר הראשון והאחרון נשארים במקומם וכל השאר מסתדרים האופן שווה.


שורת עמודים

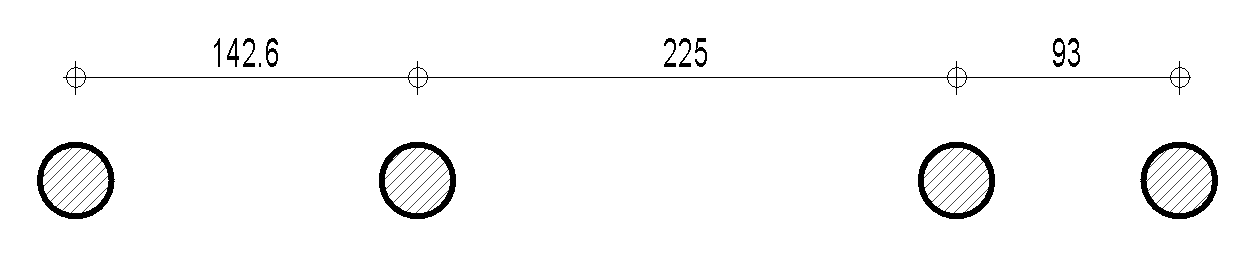

במידות לא שוות

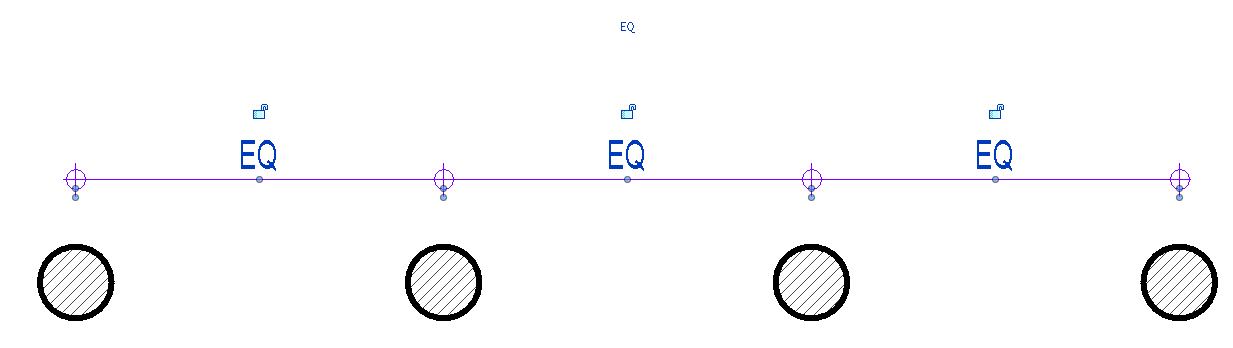

כשלוחצים על קו המידה, יש סימן של EQ, כאשר לוחצים עליו היחסים ננעלים
 (שלוחצים שוב הנעילה מתבטלת)

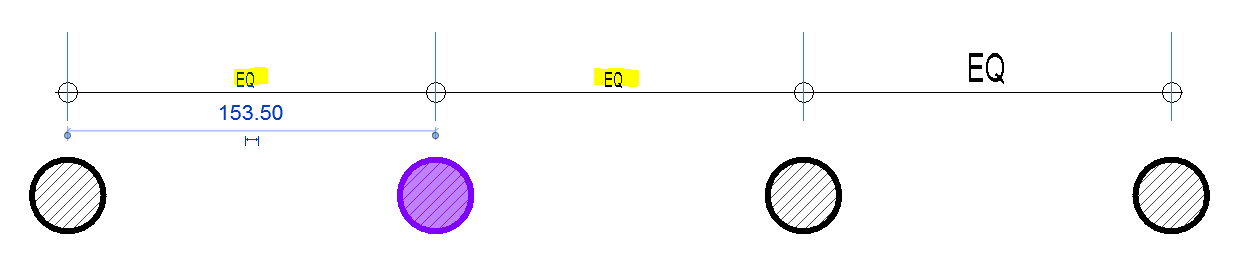

מעכשיו עד שנבטל את האופציה, האלמנטים יהיו במרווחים שווים בינהם.

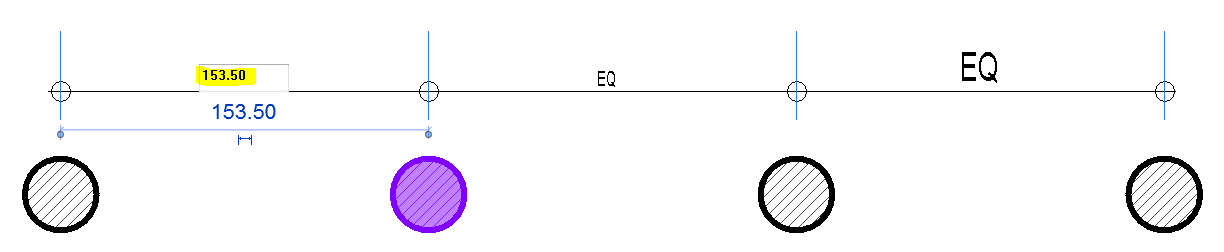

אם נרצה לשנות את הרווח בניהם, נבחר את אחד האלמנטים,

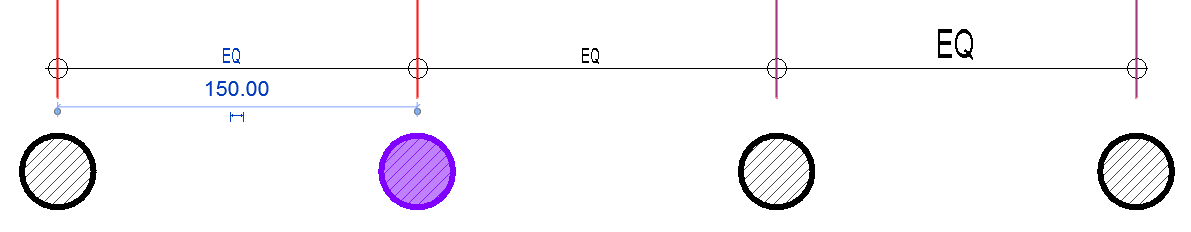

ואז נוכל לערוך את אחת המידות ולהזין מידה.


ושוב, כולם יזוז בהתאם



שינוי אלמנט הייחוס

בכל הזזה שכזו תמיד אחד מהאלטים נשאר במקום.
כדי להחליט מי מבינהם ישאר במקום יש כמה אופציות.
האחרת היא לנעול את אחד האלמנטים לאנשהו במודל.

השניה היא, ע”י העוגן

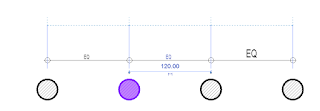

כשאנחנו במצב של EQ, כשלוחצים על אלמנט מסויים כדי להזיז אותו,
יש סימן של עוגן על אחד האלמנטים, בד”כ הקיצוני מבינהם.


נוכל להזיז את העוגן לאלמנט אחר (חוץ מזה שאנחנו עומדים עליו כמובן)


וכאשר נזין מידה חדשה, האלמנט עם העוגן הוא זה שישאר במקומו



אופציות תצוגה

יש שלוש אופציות תצוגה של המידות במצב EQ.
בכולם תמיד יש נעילה של השיוון גם אם זה לא נראה ככה

1. ערך המידה
2. סימן השיוויון
3.נוסחה

ברירת המחדל היא שסימן השיוויון מוצג.


מעבר בין האופציות

לוחצים על קו המידה

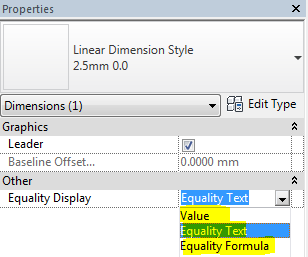

וב PROPERTIES מופיעות האופציות

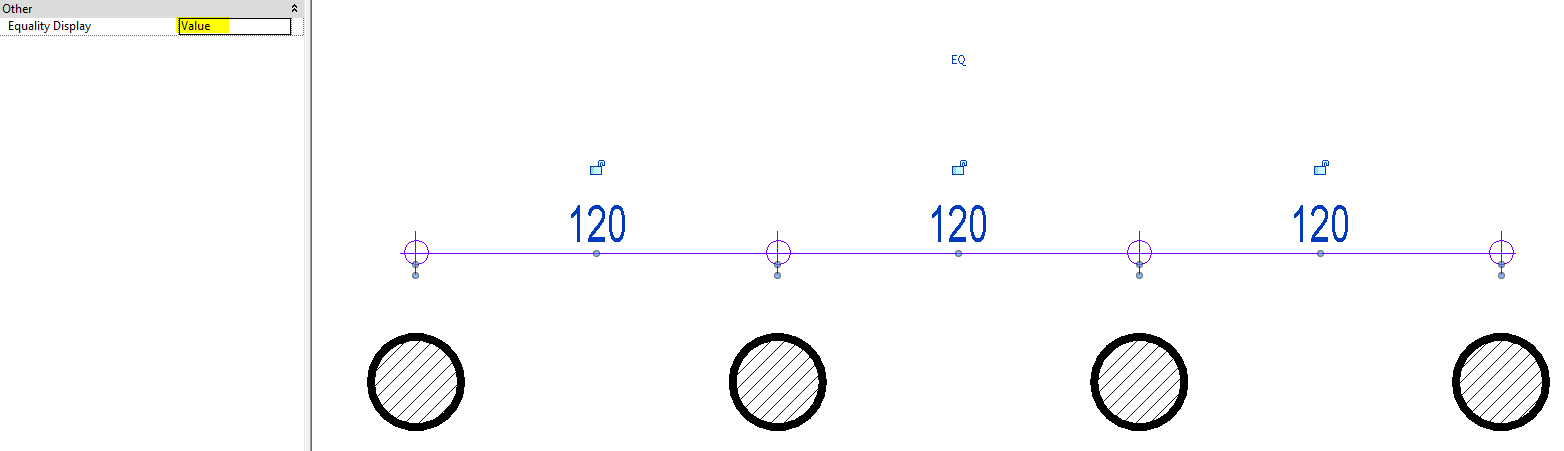

1. ערך המידה

צריך לזכור, שלמרות שהמידה עצמה מופיעה, נעילת השיוון עדיין תקפה



3. נוסחה



איך מגדירים את הנוסחה

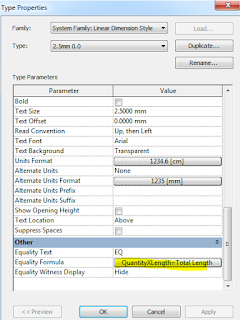

בוחרים בקו המידה ונכנסים להגדרות ה EDIT TYPE


בחלק התחתון של הגדרות המידה נמצאות ההגדרות של מצב השיוון

(ניתן להחליף את הטקסט של EQ לטקסט אחר בשורה של EQUALITY TEXT)


נכנס לאופציה של  EQUALITY FORMULA

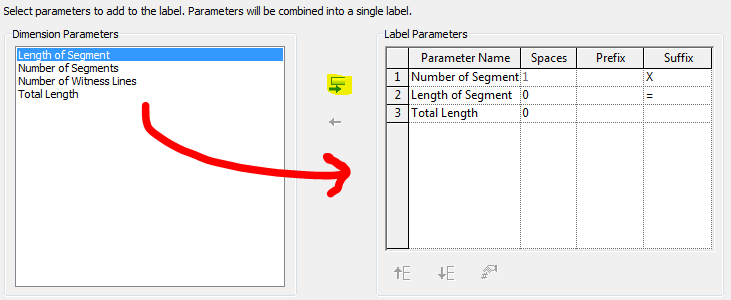

במסך הזה יש פרמטרים שמגדירים איך הנוסחה תראה,

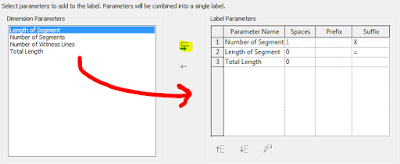

צריך להעביר את הפרמטרים הרצויים מהשדה השמאלי לימני, לערוך את הסדר בינהם ואם יש תווים קבועים לפני או אחרי.

בהגדרה שלי מוצגים:
“מספר האלמנטים” (איקס) “אורך כל אלמנט” (שווה) “סה”כ האורך”

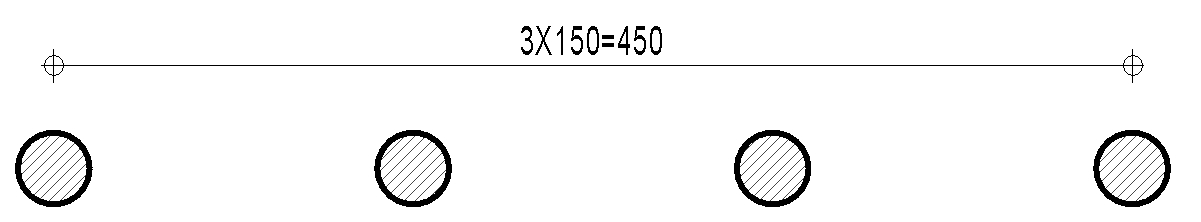

וככה מתקבלת נוסחה שנראית ככה
