יצרתי פרספקטיבה, אני ממקם אותה על גבי הגליון והיא יוצאת קטנה, איך אני מגדיל אותה?


אני מותח את המסגרת שלה והיא מתעוותת, מה לעשות?


אני מרנדר אותה והיא יוצאת מאוד מאוד קטנה ולא איכותית, מה אפשר לעשות?


שאלות שאני נתקל בהם הרבה במשרדים ובמיוחד מסטודנטים לפני הגשות 😉

מבט פרספקטיבי הוא בעצם תמונה, ולתמונה יש גודל פיסי.
כדי שפרספקטיבה תיהיה בגודל הרצוי אנחנו צריכים להגדיר לה אותו.
ולעשות את זה כך שהיחס באוך האורך לגובה ישמר.

לגבי מבט תלת מימדי רגיל- בהמשך הפוסט

מבט פרספקטיבי

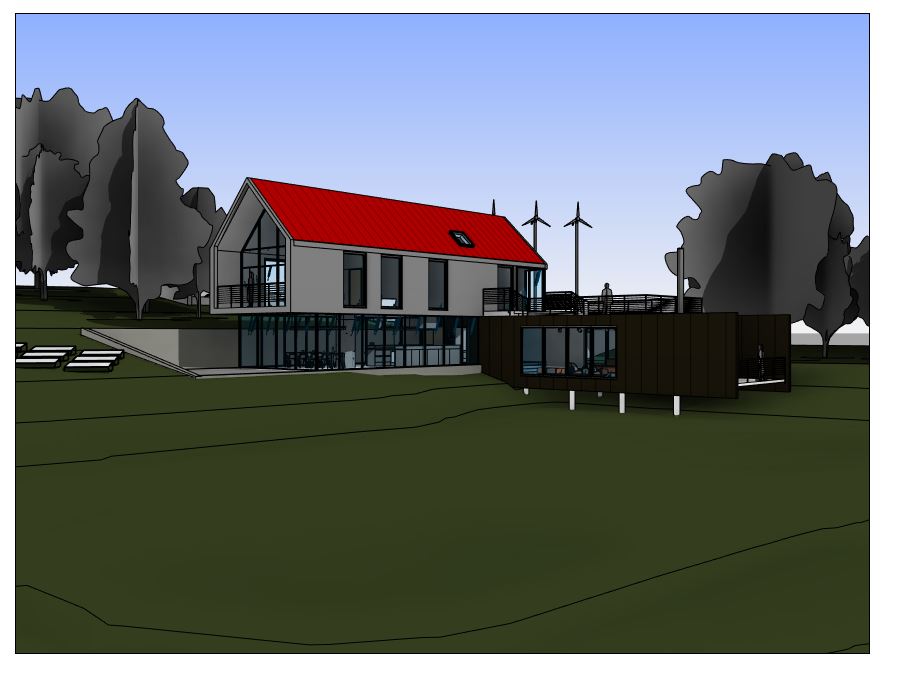

ייצרנו פרספקטיבה

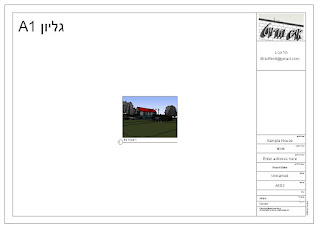

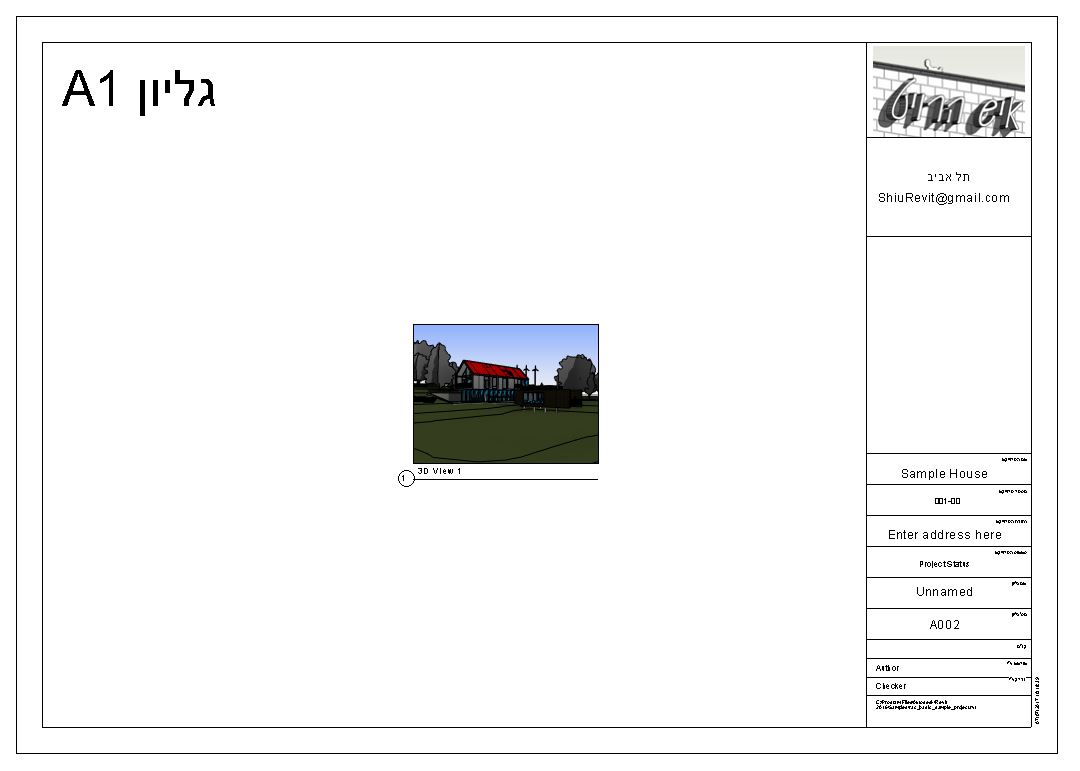

מיקמנו אותה על גליון בגודל A1
וגילינו שהיא קטנה ממה שרצינו

*בשלב הזה, מה שחשוב לא לעשות הוא לא למתוח את המסגרת שלה


נחזור לפרספקטיבה

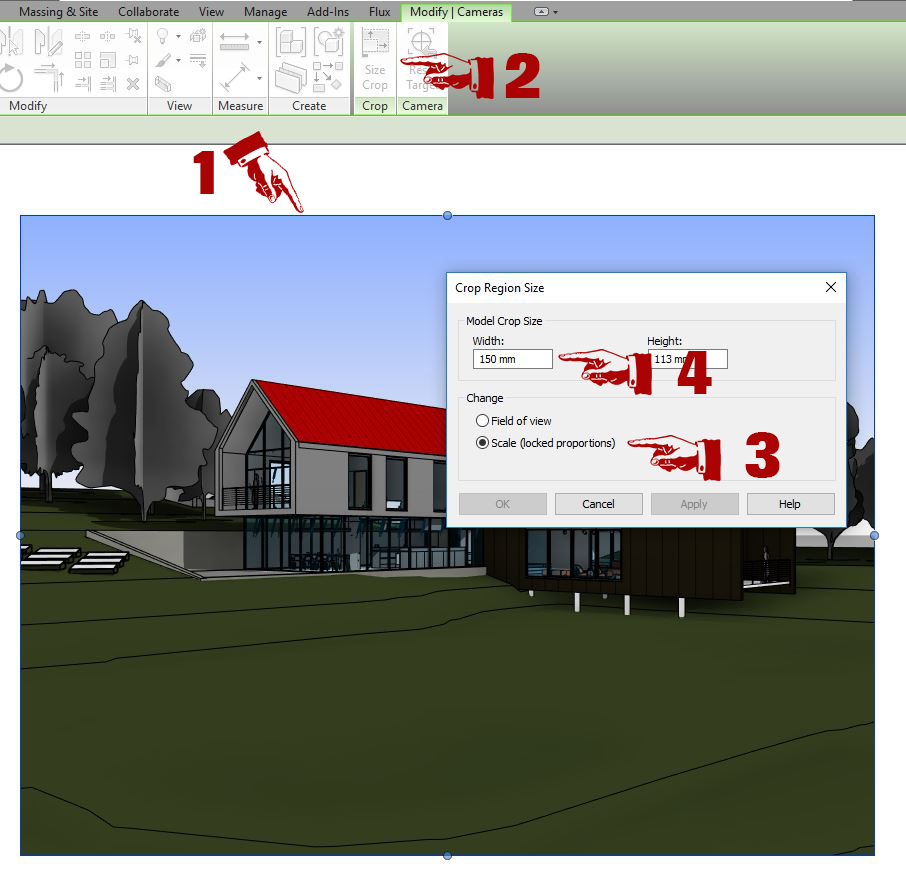

1. נבחר במסגרת
2.  SIZE CROP
3. ננעל את היחס בין הגובה לרוחב
4. ניתן מידה גובה רצויה

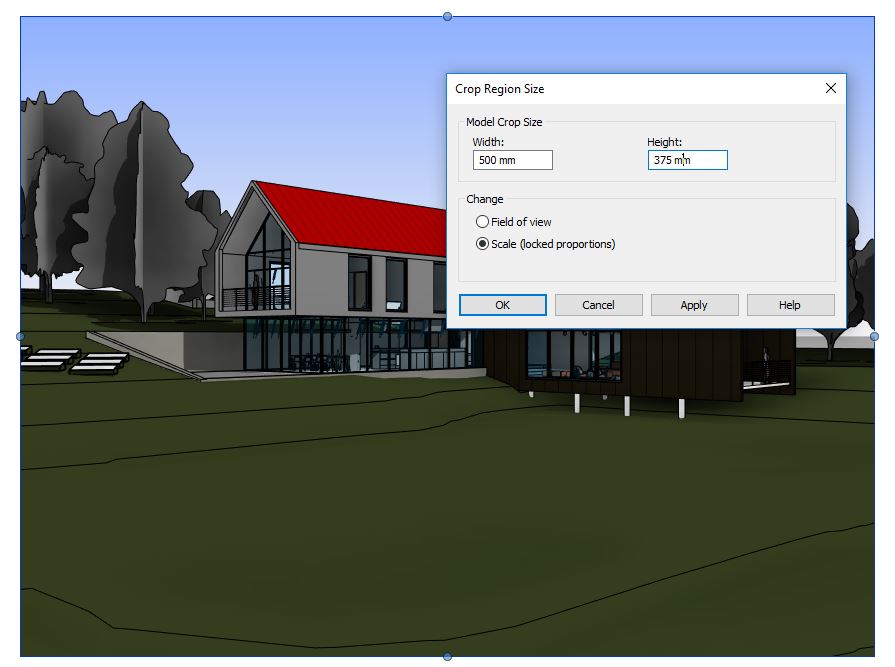

הגדלנו את מידות הפרספקטיבה
וזה היא עדיין נראית בדיוק אותו דבר

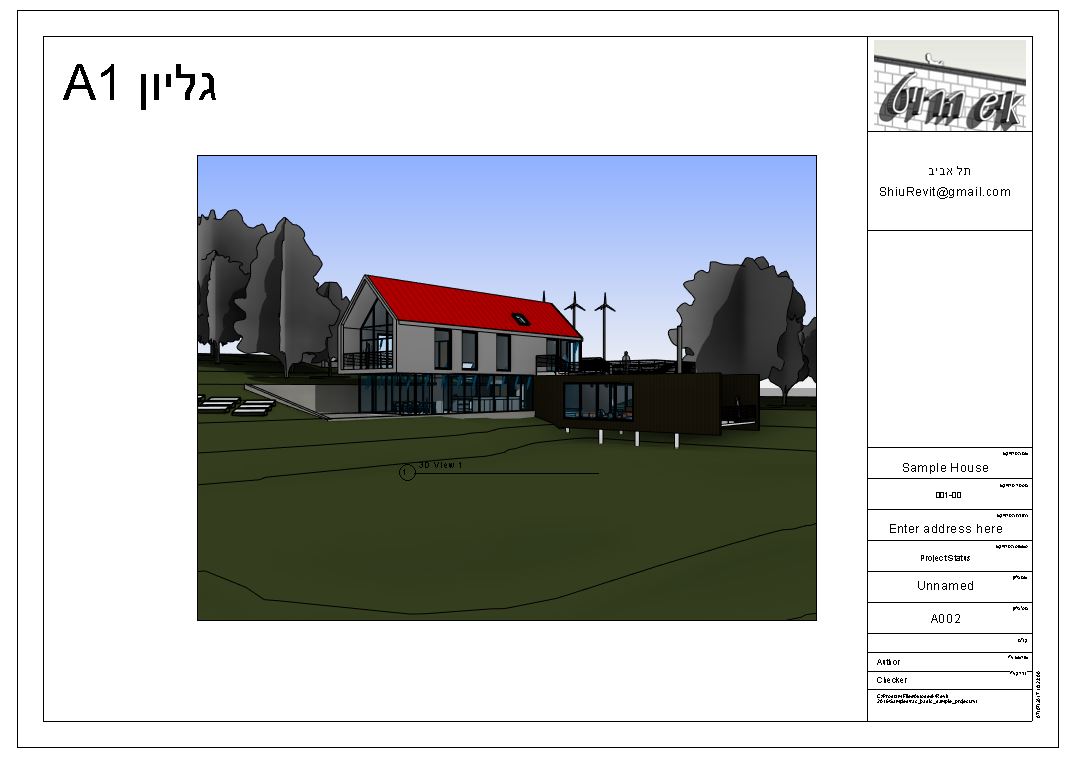

חזרה לגליון
הפרספקטיבה גדלה


כך בעצם אפשר לשלוט בגודל התמונה שהפרספקטיבה מופקת,
וככה לשלוט באיכות שלה, גם בהפקה של EXPORT של תמונה בודדת,
***ובמיוחד ברינדור (!!), אם עד עכשיו לא הבנתם למה הרינדורים שלכם רצים כל כך מהר, אבל הקבצים יוצאים מאוד קטנים ולא איכותיים, זה בגלל שגודל התמונה מאוד קטן כנראה.
תגדילו את התמונה ונסו לרנדר שוב (בהצלחה..)

 מבט 3D רגיל, איזומטריה.

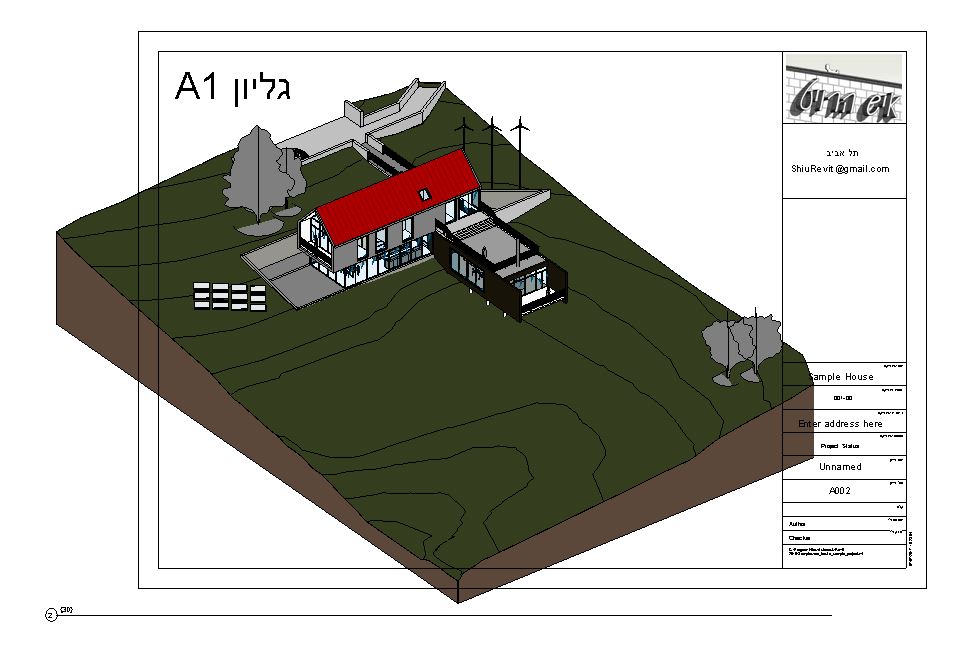

מחקנו את הפרספקטיבה מהגליון, והחלטנו להכניס מבט 3D רגיל.
הוא נכנס ואנחנו בעצם רואים את כל מה שנמצא במבט,



בשלב ראשון אפשר להיכנס למבט
ולקבוע חיתוך בעזרת ה CROP

נשארנו עם מבט שרצינו, אבל הוא גדול ממה שאנחנו רוצים.
כאן נושא המסגרת לא תקף.

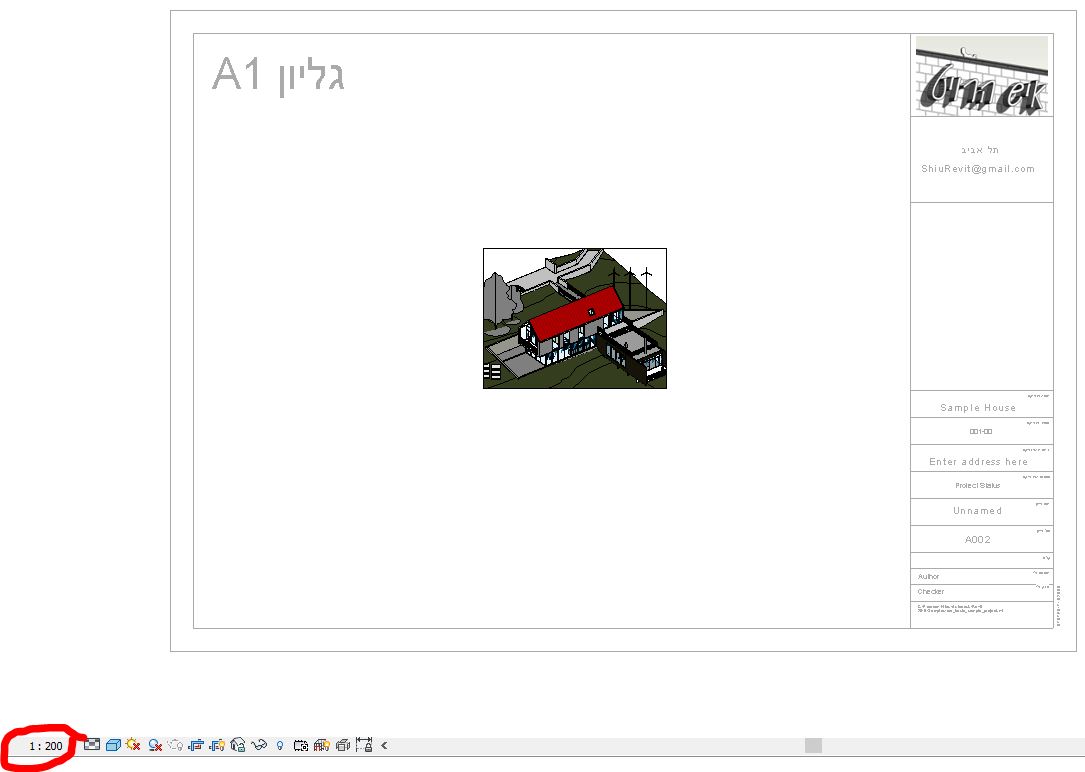

מכיוון שמבט 3D הוא איזומטרי, יש לו קנה מידה.
ולכן הגודל נקבע ע"י קנה המידה.

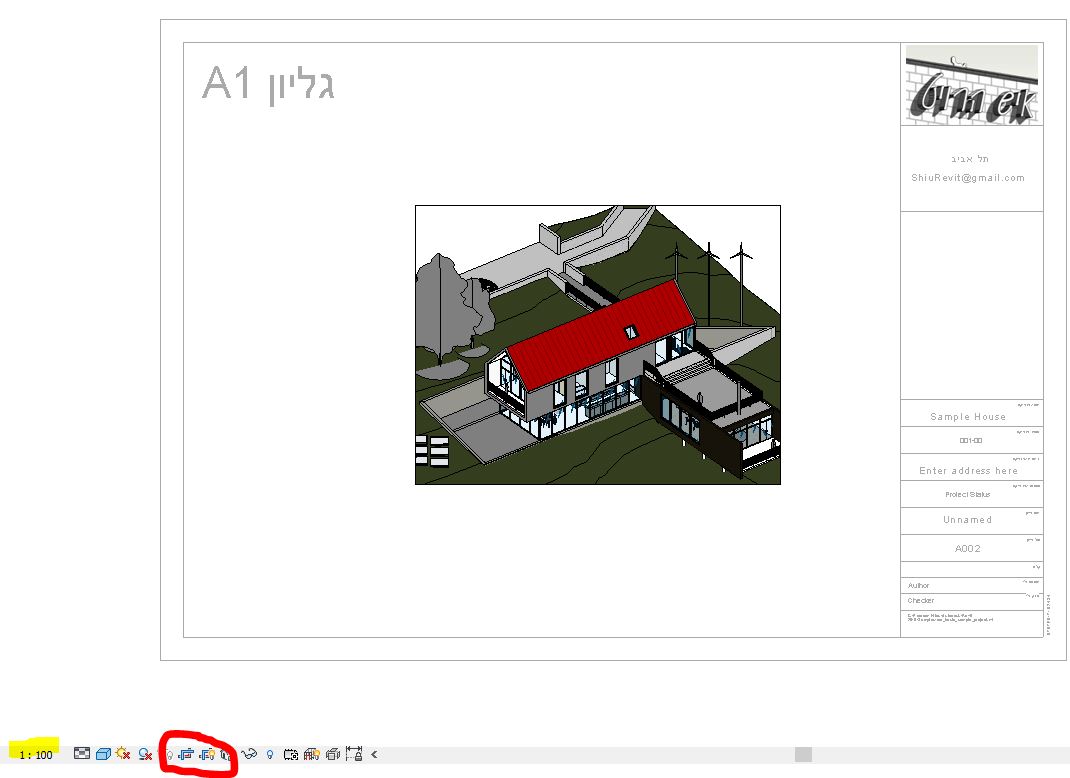

שינויי קנה המידה לקנה מידה גדול יותר יקטין את המבט



נושא איכות התמונה, וגודלה, ברינדור ובכלל תקף באותה מידה כמו בפרספקטיבה גם כאן, רק שהפעם השליטה היא מקנה המידה.
