יצרנו פרט שבו אבן שחוזרת על עצמה 20 פעמים, בנינו את האבן בדו מימד, והעתקנו אותה 20 פעמים, וכעבור שבוע מידת הפוגה השתנתה, מבאס….

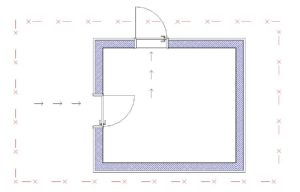

היינו רוצים קו מאוד ספציפי ובו (לדוגמה) איקס וקו X —- X —-
לשתי הבעיות האלה ועוד יש פתרון דיי פשוט ומאוד יעיל.
אז האופציה המדוברת נקראת Repeating Detail Component,
והיא למעשה לוקחת Detail Component ופורסת אותו לאורך קו, ואת הקו ניתן להאריך כמה שנרצה.
וכך מייצרים סימנים שחוזרים על עצמם ללא צורך ב COPY או ARRAY שמייצר גרופים.
איך עושים את זה
קודם כל נייצר Detail Component
שזה בעצם פמלי דו מימדי שבנוי מקווים והצ’ים

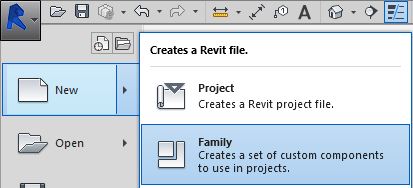

נבחר בטמפלט המתאים

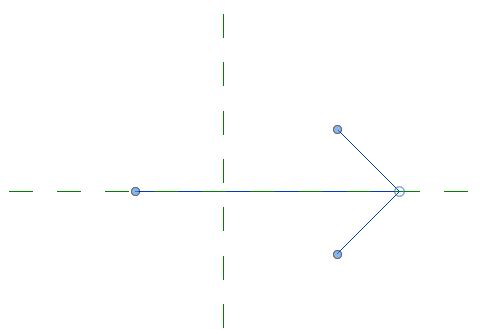

נצייר ע”ג ראשית הצירים את הסימן שנרצה
נשמור בשם
ונטעין לפרוייקט
נמקם אותו פעם אחת כפמלי בודד

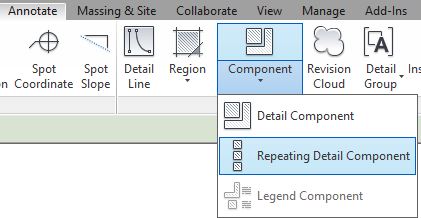

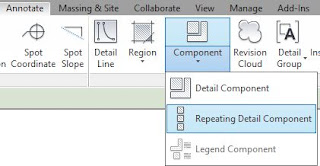

ואז נבחר באופציה
Repeating Detail Component

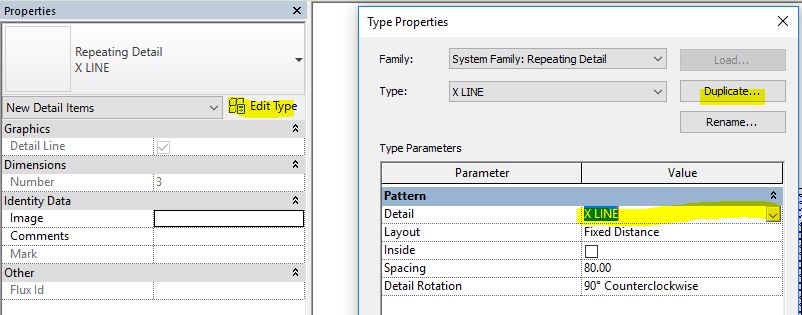

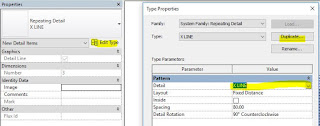

נכנס להגדרות ב EDIT TYPE
ונגדיר בשורה הראשונה את הפמלי שבנינו לפי השם שנתנו לו
ובשאר ההגדרות את המרווח והסיבוב אם צריך

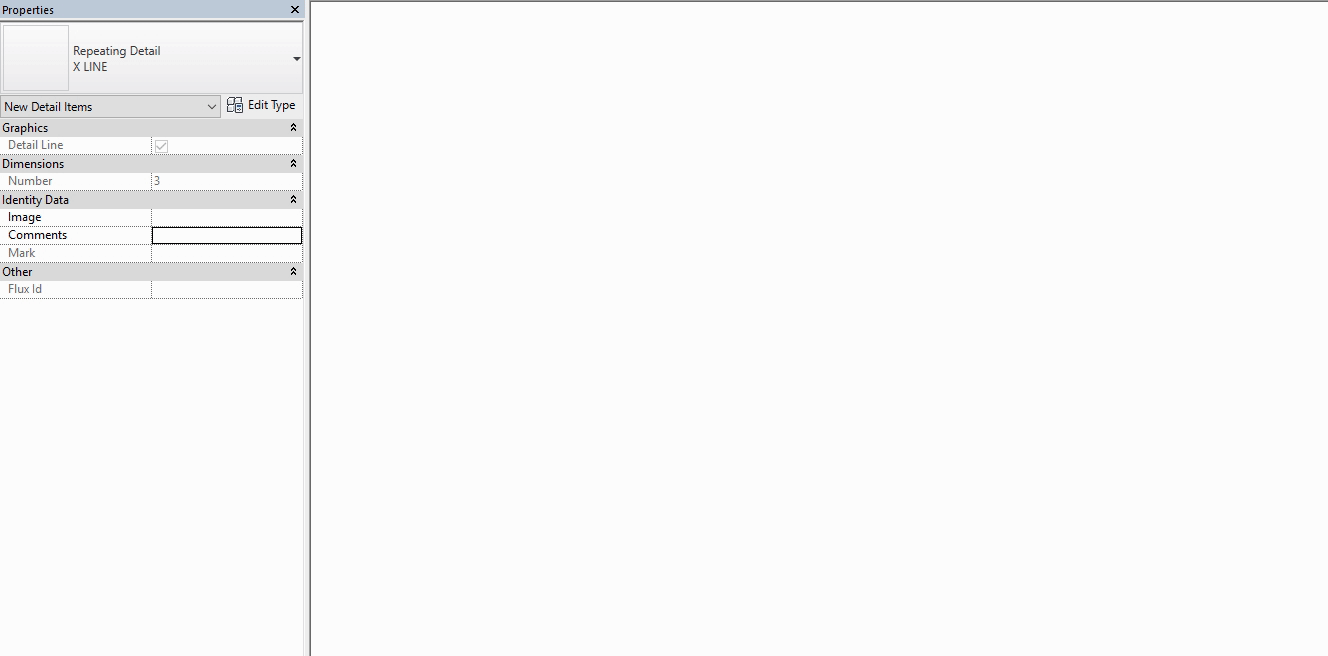

כל מה שנשאר הוא לצייר את הקו
