תהליך השרטוט הינו תהליך משמעותי ביותר בכל עולמות השרטוט והמידול.
החל מקווי המידה והמפלסים, טקסטים ומספור ועד לגרפיקה הכללית.
קווים: עובי קו, סוג קו וכו’.
גם ברוויט צריך לשרטט (כן!! כן!!)
קווי מידה, מפלסים, טקסטים חכמים, האצ’ים
וכן!
גם עובי קווים בחזיתות, בפרטי בניין, בחתכים ובתוכניות בכלל.
כלי השרטוט ברוויט מגוונים וחלקם גם חכמים מאוד, מה שהופך את העבודה ליעילה ומדויקת הרבה יותר.

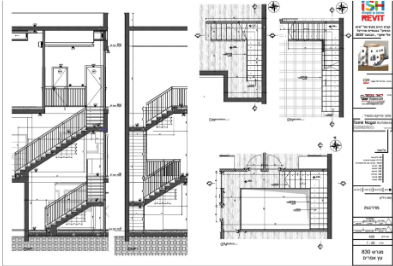

בוגרת קורס הליווי שלנו – דניאל אדרי, מעצבת פנים
בוגרת קורס הליווי שלנו – ליאור בבקוף, אדריכל
במאמר זה נפרט חלק מהיתרונות כלי השרטוט ברוויט אל מול תוכנות אחרות:
1. קווי מידה, כלי עבודה ותכנון:
- ברוויט קווי המידה עובדים על פי אלמנטים ולא על פי קליקים כמו באוטוקד.
- כלומר, רק בזיהוי קו\נקודה\אלמנט, קו המידה יוכל להיצמד ולהציג את המידה.
- היתרון הגדול הוא שמרגע מיקום קו המידה על פי אלמנט מסוים,
- ניתן לשלוט במיקום האלמנט בעזרת עדכון קו המידה. כלי עבודה ותכנון לכל דבר!
- אי אפשר לשנות מידה ידנית ולא ניתן להחליף מידה במספר אחר
- (למי שממש רוצה לשנות מידה ישנם טריקים לכך)
- קו מידה אוטומטי לקיר שלם, כולל גובה פתחים כאופציה לעבודה
- בקווי מידה ניתן לכלול גובה פתחים אוטומטי
2. קווים, קווים, קווים, גן-עדן של קווים:
- ברוויט הקווים מוגדרים מ1-16 מהדק ביותר לעבה ביותר.
- לכל קו יש עובר קו במילימטר על פי קנ"מ, ניתן לעריכה בכל שלב.
- לכל אובייקט תלת מימדי יש הגדרת קו בו הוא יוצג על פי מבט או חתך.
טבלת קווי שרטוט
טבלת קווי הקטגוריות במודל
טבלת עוביי הקווים לפי הקנ”מ
- טבלת סוגי קווים לעבודת שרטוט. סוגי קווים על-פי סוג, צבע ועובי.
- קווים אלו משמשים לשרטוט דו מימד או תלת מימד
- אפשר לשרטט! קווים דו ממדים, כאלו שיופיעו רק במבט בה שורטטו.
- אפשר לשרטט! קווים תלת ממדים, שיופיעו כחלק מהמודל בכל מבט.
- ניתן לשנות גרפית קווים מסוימים על-פי קטגוריה או על-פי אלמנט בכל מבט בנפרד.
- בחזיתות לדוגמה, במקום לשנות את צבעי הקווים כמו באוטוקד, נערוך גרפית
- נערוך גרפית אלמנטים מסוימים שנרצה לקרב או להרחיק.
- בחתכים לדוגמה, נגדיר באופן גורף את עובי הקווים לשכבת בטון ולשכבות הגמר.
- בפרטים נשתמש בחלק מהמודל כבסיס ונשרטט קווי דו מימד להשלמות.
- שימוש בקווים כקווי עזר לא יופיעו במודל.
בוגרת קורס הליווי שלנו – נטע שדה, מעצבת פנים
בוגר קורס הליווי שלנו – נועם סעדיה, אדריכל
3. טקסטים ותגים (טקסטים חכמים)
- טקסט רגיל כמו באופיס, כותבים רגיל, בעברית.
- לטקסט ניתן להוסיף חץ מנחה בצורה אוטומטית.
- תגים, טקסטים חכמים במקום לכתוב, הרוויט תשלוף את הנתון שנרצה
- והחיסכון בזמן ובטעויות הוא עצום!
- מספור מדרגות בקליק, גובה תחתית חלום בקליק (UK), מספור עמודים ולמעשה כל מה שנחליט.
- רשימת גיליונות מתעדכנת אוטומטית כחלק מהטבלאות.
- הטקסט ברוויט שומר על גודלו בשינוי קנ"מ ואין צורך לשנות סוג כתב בשינוי קנ"מ.
4. מילוי דו מימד - האצ'ים!
- ההאצ'ים ברוויט מובנים בחומרים עצמם כחלק מהמודל.
- ניתן לשלוט בהאצ'ים גרפית על-פי סוג התוכנית המבוקשת על-פי קטגוריה.
- ניתן לייצר האצ'ים בצורה דו מימדית על-ידי שרטוט.
- פקודת REGION, נותנת לנו אפשרות שרטווט המשלבת בין קויים בעובי המבוקש
- לבין מילוי (האצ') על-פי הגדרה שנחליט ולמעשה לייצר השלמות לפרטים ולחתכים.
- בשונה מאוטוקד, ברוויט הפקודה משלבת בין שרטוט הצורה ולא על-פי צורות קיימות
- (זיכרון מתסכל מימי האוטוקד בהמתנה להאצ' להיסגר עקב פתח בצורה בציר הZ.)
5. מפלסים ושיפועים אוטומטים על-פי המודל:
- סימוני המפלס ברוויט נקראים אוטומטית על-פי הגובה בו נסמן בין אם זו רצפה בתוכנית או חלונות, דלתות וכו', בחזיתות ובחתכים.
- אין צורך לכתוב את סימוני השיפועים, הם נקראים אוטומטית על-פי השיפוע בו נוצר המשטח אותו נמדוד
- מה שגורם לחיסכון מטורף בזמן ובטעויות.
6. פקודות בסיסיות לעבודה שוטפת - MODIFY:
כולן כמעט עברו שדרוג בשימוש בהן, מה שהופך את המעבר לטבעי אך עם זאת יעיל יותר.
אפשרויות מגוונות אלו ועוד הופכות את הרוויט לתוכנות שרטוט מתקדמת מאוד, מוחזקת בכלי שרטוט חכמים
שמייעלים ומזרזים את היכולת להפיק תוכניות מפורטות, וכן פרטים, חתכים, חזיתות מדויקות גרפית
הן מבחינת עובי הקווים, הגרפיקה, הטקסטים ומעל הכל המידות והמפלסים האמיתיים על-פי המודל.
בשנים האחרונות ניתן לראות בבירור שיפור משמעותי בגרפיקה המופקת מתוכנת רוויט!
בהגדרות נכונות של טמפלט וכן שימוש בכלים הנכונים בזמן העבודה ניתן להפיק גרפיקה מדימה ברוויט.
ובחצי מהזמן, ללא טעויות ואפילו
להנות מזה!!!
