חשיבות בניית מודל נגרות בתכנון ועיצוב פריטים
בניית מודל נגרות היא הדרך הטובה ביותר כדי להבין את הפריט אותו נתכנן,
וכמו כן, להציגו בפני הלקוח ובפני איש המקצוע בצורה הברורה ביותר!
בדרך זו נוכל ברגע לשנות ולעצב, ולראות בתלת מימד את התוצר הסופי .
המודל עוזר לנו, כמתכננים/ות, מעצבים/ות להבין את בניית הפריט, את החיבורים,
שילוב החומרים והוא מעשה הכלי העיקרי בו נשתמש כדי לעצב.

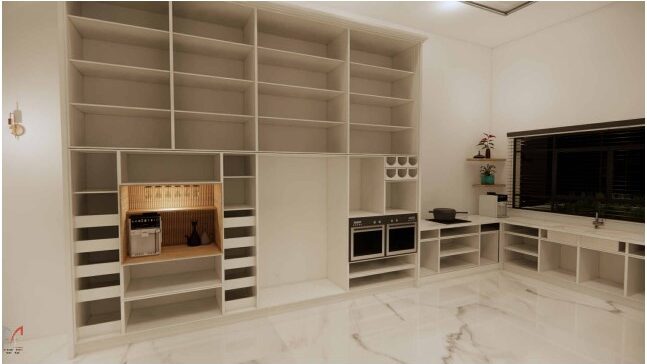

אילנית לוי, אדריכלית ומעצבת פנים
אך כדי להציג את פריט הנגרות לאיש המקצוע וללקוח, נשאף לייצר גיליון מסודר,
בו נציג –תכנית, חזית, חתך ותלת מימד בשפה אדריכלית
הכוללת מידות, טקסטים לביאור,
וכל מידע נוסף אשר ברצוננו להציג בחלק מתהליך הייצור
והתמחור של כל פריט שכזה.



אילנית לוי, אדריכלית ומעצבת פנים
פתרון לשילוב מודל ושרטוטים
תוכנת רוויט בבסיסה הינה שילוב של מודל בתוספת תצוגה דו מימדית
וכלי שרטוט מעולמות ה-CAD,
כך שלמעשה ניתנת לנו האפשרות לבנות מודל,
וממנו לייצר את כלל המבטים הדרושים לגיליון נגרות מלא -לעיון או לביצוע.


כנרת חממי, מעצבת פנים
שלבי העבודה בבניית נגרות ברוויט ועד לגיליון מלא
1. פתיחת קובץ מסוג משפחה - FAMILY - על בסיס קטגוריה
במקרה של נגרות – CASEWORK – או כל קטגוריה אחרת, שנרצה לשייך את הפריט אליה בצורה זו
נוכל לעבוד בסביבת פרויקט “נקייה”, וכמו כן נאפשר לרוויט לשייך את הפריט לטבלה הרצויה מבחינת הקטגוריות.
חשוב לציין, שניתן לייצר פריט נגרות גם בזמן העבודה בפרויקט הראשי –
התהליך והפקודות הן זהות לחלוטין
למעט סביבת העבודה וצורת השמירה של הפריט לשימוש עתידי.
2. בניית מודל - מידול
בשלב זה נשתמש בצורות תלת ממדיות “פשוטות ” – אקסטרוד, פרופיל + מסלול ועוד.
בעזרת צורות אלה נוכל לבנות כל סוג של פריט שנרצה!
צורת העבודה הזו בתכנת רוויט מזכירה מאוד את צורת העבודה הבסיסית של תוכנות כמו סקצ’אפ ,
ולמעשה מאפשרות להשתמש ביכולות מוכרות מהעבר .
מטרת המודל היא להגיע לרמת הדיוק והעיצוב שנשאף לייצר בפריט זה כולל הכל.
ניתן ורצוי להוסיף למודל הנגרות פרמטרים של חומרים לשליטה בכל פרויקט בנפרד.
בזמן העבודה – נוכל להשתמש בכלי עזר כמו מידות וקווי עזר לבניית המודל.
בסיום בניית המודל – נוכל לעבור לשלב הפירוט ויצירת הגיליון,
אך בכל שלב נוכל להמשיך ולשנותו על פי הצורך.

חני ברודי, אדריכלית
3. שמירת המודל במחשב כקובץ משפחה
כך נוכל לשלב את המודל בכל פרויקט, ובמקביל לעדכנו בכל עת.
4. ייבוא קובץ הנגרות החדש לפרויקט העבודה הראשי
יש למקמו במקום הייעודי לו, ובמידה ויש צורך לשינויים והתאמות יהיה
ניתן לחזור (בדאבל קליק) למצב העריכה של הנגרות, במקביל לפרויקט.
5. יצירת המבטים הדרושים לגיליון
תכנית – בידוד פריט הנגרות והגדרת הקנ”מ, הוספת קווי מידה, טקסטים וכו’.
חזיתות וחתך – יצירת סוגי המבטים -בידוד הפריט והתאמת הקנ”מ, מידות, טקסטים ופירוט.
יצירת מבטי פרספקטיבה – כולל חומרים ברמה ריאליסטית וגרפית, וכולל מידות וטקסטים.
טבלאות חומרים ומקרא על פי הצורך.



חני ברודי, אדריכלית
6. הגיליון - פתיחת גיליון בגודל הרצוי
ראשית כל יש למקם את כלל המבטים בגרירה. לאחר מכן, ניתן לייצא לפי הצורך לקובץ PDF או להדפיס ישירות.
לכל סוג פריט נגרות, שנייצר – ישנן אפשרויות נוספות להוספת פרמטרים חכמים בכל פרויקט:
מידות, חומרים, נראות כללית, מידע, תתי סוגים שונים של אותו דגם ועוד.

רות חן, אדריכלית

חני ברודי, אדריכלית
ככל שנשלוט יותר בכלי המידול כך נוכל לייצר כל נגרות שנחלום, והתהליך יהיה מהנה ויעיל!
ככל שנשלוט ביצירת המבטים ברוויט, נוכל להציג את הנגרות בצורה ברורה ופרזנטטבית יותר.
שליטה בכלי השרטוט ברוויט תהפוך את התהליך למוכר ונוח ,ובעיקר יעיל יותר לטווח הארוך.
יישמו את ששת השלבים הפשוטים – מרעיון ועד לגיליון מלא ולביצוע !!!

בת שבע יהושע, אדריכלית

נטע שדה, אדריכלית
