טופוגרפיה מנקודות

אלי שוקרי

אלי שוקרי

אדריכל, מנהל בית הספר המקוון לרוויט, כותב הבלוג "איש הרוויט"
שיתוף ב facebook
שיתוף ב linkedin
שיתוף ב email
שיתוף ב whatsapp
הקורסים שלנו

Revit PRO

קורס רוויט מקיף לאדריכלים | מקוון

Revit Interior

קורס רוויט מקיף למעצבי פנים | מקוון

Revit EXPERT

קורס רוויט למתקדמים | מקוון

Revit Family

קורס רוויט בניית משפחות | מקוון
לייצר טופוגרפיה מקובץ אוטוקאד זה נחמד ואפילו מגניב, מכניסים את הקובץ בוחרים את השכבות ובום נוצרת טופוגרפיה. הרויט יודע לקרוא קווים ולחבר בינהם, ואם יש להם ערכי Z אפשר אפילו לייצר טופוגרפיה. אבל רוב הפעמים מקבלים קובץ ממודד, שמיוצר מנקודות, ובדרך כלל הנקודות נמצאות בתוך אטירביוטים.
ונקודות, הרויט לא יודע לקרוא בשיטה הידועה.


אז מה כן ניתן לעשות?

באוטוקאד, ניתן לייצא קובץ, שמכיל את הערכים של הנקודות, ובאמצעותו לבנות טופוגרפיה.




איך זה עובד?


באוטוקאד, אפשר לבצע את ייצוא ערכי הנקודות לפי אטריביוטים מסויימים , או את כל הנקודות.
בד"כ נרצה לפי אטריביוטים מסויימים,
אז מראש יש לדעת את השם של האטריביוט שנרצה ממנו להפיק את הנקודות.
את זה נעשה ע"י בחירת האטריביוט ובדיקה בPROPERTIES.

בשורת הפקודות נרשום
DATAEXTRACTION>



CREATET A NEW DATA EXTRACTION>NEXT>



לתת שם ולשמור קובץ


לבחור את שם הקובץ בחלון למטה>NEXT


אופציה 1: אם נרצה את כל הנקודות, נשאיר V רק ב POINT
(ניתן לשחק באופציות התצוגה למטה שיראה רק בלוקים או לא ועוד)


אופציה 2: אם נרצה נקודות מתוך אטריביוט מסויים נבחר את שם האטריביוט


NEXT לבסוף

מצד ימין, נשאיר V רק ב GEOMETRY


ואם בחרנו בהתחלה באטריביוט, יש להשאיר V בצד שמאל רק באופציות של POSITION


NEXT
במסך הבא, בשדות למטה, להשאיר רק אופציה של COMBINE….


נוצרה רשימה של נקודות


בוחרים מיקום לשמירת הקובץ, ונותנים שם שבסופו כותבים "CSV." (נקודה  CSV בלי גרשיים)




NEXT
FINISH

נשמר קובץ בסיומת CSV (אותו לא פותחים)

סיימנו עם האוטוקאד

עוברים לרויט

לאחר שהגדרנו את הקורדינטות של הפרוייקט
(אם לא אז ניקח את הקובץ שיש לנו ונגדיר)

נייצר טופוגריה חדשה:


Massing & Site>TopoSurface

נכנסים למצב של עריכה

Create From Import> Specify Points File



יש לבחור את הקובץ שיצרנו קודם (סיומת CSV)
לבחור באיזה מידות הוא נוצר (בד"כ מטרים)


OK

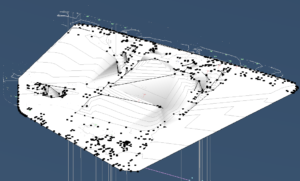

ונוצרת טופוגרפיה !

גבהי הנקודות הן בהתאם לערכי הנקודות שיצאו מהאוטוקאד,
לכן יש מצב שיש כל מיני נקודות שקפצו לכל מיני מקומות קיצוניים,מתוקף המדידה.
ברור שהם לא חלק מהטופוגרפיה, אותם ניתן למחוק ידנית.



המדריך תורגם ונערך מחדש מתוך הבלוג REVIT IN PLAIN ENGLISH
