מי מאיתנו לא בנה קיר עם חיפוי כלשהו, הסתכל עליו, לא הבין למה חלקי הקיר במקום שהחלון חותך וקצוות הקיר לא מחופים גם (קיר מספר 1),
צבע אותם ידנית והמשיך הלאה בחייו? כולנו…

כאשר מיישמים מספר חומרים בקיר אחד,

אפשר לשים לב שכברירת מחדל של המערכת החיפויים מיושמים רק על המשטח החיצוני או הפנימי,

ואילו קצה הקיר תמיד נשאר בצבע מסויים ללא החיפוי.

הבעיה נראית יותר לעין בתוכנית, כאשר החיפויים (פנימי/חיצוני) לא משלימים את עצמם בחיתוכי פתחים,

ונוצר מצב שהחיפוי כיביכול מופיע לא סגור, ובעצם לא "עוטף" את פתח הקיר.

הפתרון הוא בהגדרות ה EDIT TYPE של כל קיר,

יש שתי הגדרות שמתייחסות לעטיפת הקירות בקצוות – WARP AT ENDS,

ועטיפה בפתחים WRAPPING AT INSERTS.

בשתיהן אפשר להגדיר מי מבין השכבות החיצונית או הפנימית תעטוף בסופי קירות,

ומי בפתחים, כשאר בפתחים ניתן להגדיר ששתיהן יעטפו.

אפשר לראות בדוגמאות המצורפות דוגמה לקיר שעובד עם חיפוי פנימי וחיצוני בשלוש הגדרות שונות

1. כברירת מחדל

2. הגדרות חיפויי סוף קיר לפי שכבה חיצונית

3. הגדרות חיפוי סוף קיר לפי שכבה חיצונית והגדרת שכבות חיצונית ופנימית בפתחים

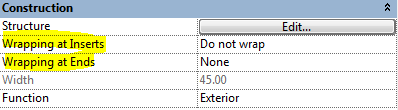

                                              הגדות ברירת מחדל

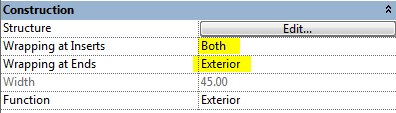

הגדות קיר מספר 3
שלוש הקירות בתוכנית, שכבה אדומה היא חיפוי האבן, שכבה פנימית לבנה הינה חיפוי גבס
