לפונקציית קיר המסך שימושים רבים מאוד מלבד קיר מסך סטנדרטי, זו אופציה נוחה ויעילה, גם לקירות פריקסטים למשל ועוד.
בעיה שנוצרת היא כשרוצים ליישם קיר מסך בתוך קיר בנוי וצריך בעצם לייצר פתח באותם מימדים.
כל שינוי במידות מצריך שינוי בשני אלמנטים, קיר המסך והפתח. מצב דיי מייאש.



אז הודות לחבר טוב, שזאת הזדמנות טובה להודות לו על הטיפ הזה ואחרים, נמצא פתרון לנושא, אז תודה גלעד.

ישנו V קטן שצריך לסמן בהגדרות קיר המסך, ולאחר שינוי ההגדרות קיר המסך יחתוך קירות בנויים שהוא נמצא בתוכם.




קיר בנוי, מצד ימין בתוכנית, מצד שמאל בתלת מימד




בחרתי קיר מסך מסוג מסויים ובניתי אותו בתוך הקיר הבנוי,
התקבלה שגיאה, אבל קיר המסך נבנה


ניתן לראות ע"י בחירה בקיר (כך הוא הופך לשקוף בתצוגה) שקיר המסך כן נבנה,
אבל הוא נמצא בתוך הקיר הבנוי

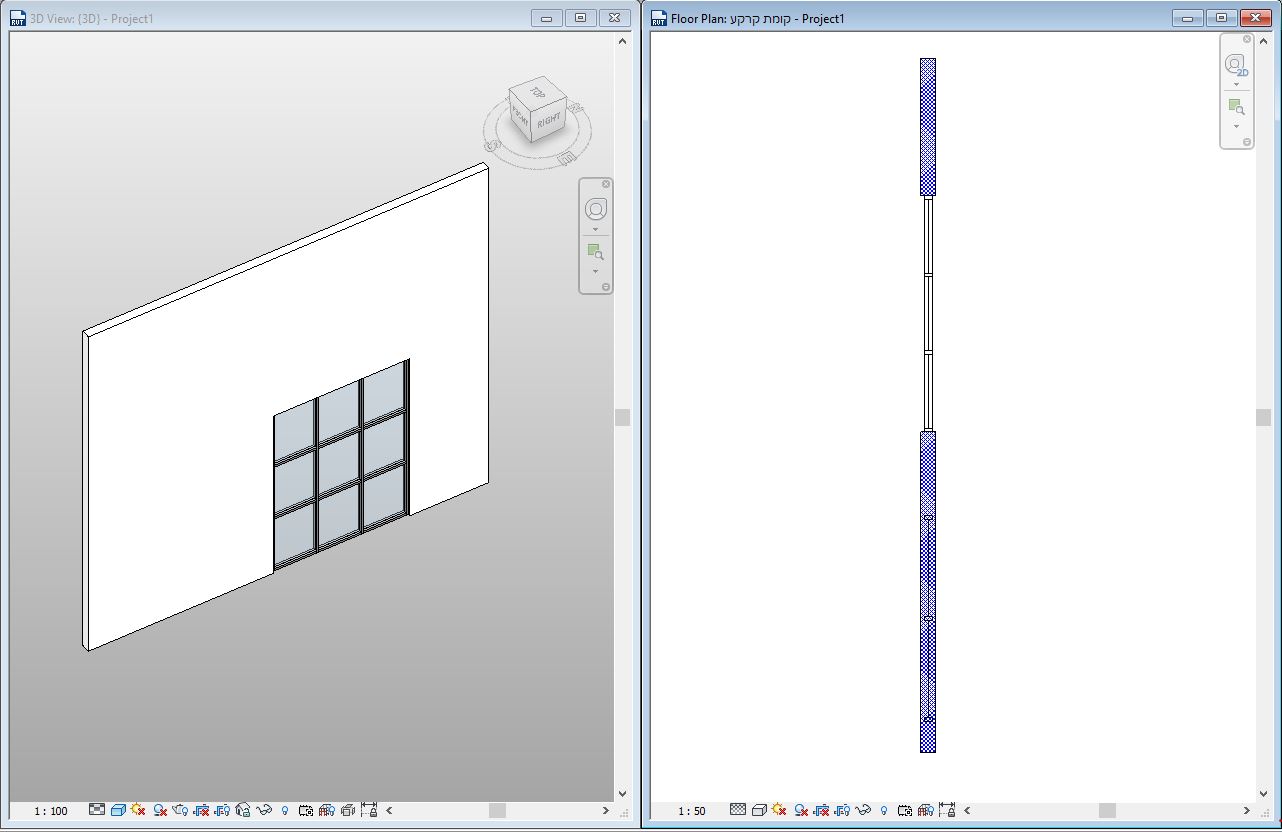

בתוכנית ניתן לראות קיר מסך בתוך קיר בנוי, כשהבנוי לא נחתך,
במצב זה ניתן לבנות פתח בקיר, אבל הוא לא יתעדכן כמידות קיר המסך.




בחרתי קיר מסך עם האופציה של Automatically Embed מופעלת,
כאשר בניתי קיר המסך בתוך הקיר הבנוי נוצר פתח בגודל קיר המסך



לאופציה קוראים Automatically Embed
