כמעט כל שבוע מישהו שואל אותי את זה
בטלפון, בזום, באמצע שיחה על משהו אחר לגמרי
"אלי, מה זה בעצם הטמפלט הזה?"
אז בוא נעשה סדר, פעם אחת
קובץ טמפלט רוויט, בסיומת RTE, הוא קובץ הפתיחה של הפרויקט, וכל מה שמוגדר בתוכו קיים אוטומטית בכל פרויקט חדש שנפתח ממנו
זו ההגדרה היבשה, ועכשיו בוא נראה מה היא אומרת בפועל
מה שבאמת יושב בפנים זה המון המון הכנות שנעשו מראש
הכנות שנועדו לדבר אחד: שתוכל לעבוד בנוח, מסודר, ושהתוצאה תצא מקצועית
בלי שתעצור באמצע העבודה כדי להגדיר משהו, לסדר משהו, לשנות משהו
תחשוב על בעל מקצוע שמגיע אליך הביתה
הוא נכנס עם ארגז כלים
הוא לא מחפש
הוא לא יורד לאוטו באמצע
הוא לא שואל אותך אם יש לך מברג
הכל אצלו, בדיוק מה שהוא צריך, בדיוק במקום שהוא שם אותו
הוא פותח את הארגז ומתחיל לעבוד
עכשיו תחשוב על אחד שמגיע עם שקית ניילון
שבתוכה קצת כלים משלשום, חלקם של מישהו אחר
הוא גם יסיים את העבודה בסוף, רק שזה ייקח פי שלוש והתוצאה תיראה בהתאם
טמפלט זה ארגז הכלים שלך ברוויט
אני יודע איך זה עובד היום ברוב המשרדים
פותחים פרויקט קודם
שומרים אותו בשם החדש
ומסדרים תוך כדי תנועה
זה עובד, אני לא אומר שלא
אבל זו לא שיטה
כי הקובץ הזה מגיע אליך מלוכלך
הוא נושא איתו את כל הפרויקט הקודם
המון מבטים שאין להם שום קשר למה שאתה עושה עכשיו
קומפוננטים שלא תיגע בהם
גליונות של בניין אחר
ושמות מוזרים שאתה כבר לא זוכר למה בכלל נתת
אתה מתחיל פרויקט חדש עם כל המבנה והרקע של הפרויקט הקודם
וזה פשוט לא הפרויקט הזה
רגע לפני שנתחיל: יש לי ארבעה טמפלטים
אני אומר את זה כאן בהתחלה כדי שלא תתבלבל בהמשך
לא בניתי טמפלט אחד. בניתי ארבעה, וכל אחד נבנה לסוג עבודה אחר
טמפלט רוויט לאדריכלים
למשרדי אדריכלות ולאדריכלים עצמאיים, הוטמע כבר במעל מאה משרדים
טמפלט עיצוב פנים
למעצבות ומעצבי פנים, עם טבלאות כמויות אוטומטיות בשיטה שפיתחתי
טמפלט מאוחד
אדריכלות ועיצוב פנים בקובץ אחד, למי שעושה גם וגם
טמפלט לסטודנטים
לסטודנטים לאדריכלות ולעיצוב פנים, עם עשרים גליונות מוכנים להגשה
אני לא אכנס פה למחירים ולמפרטים
כי ההבדל ביניהם הוא לא באורך הרשימה, הוא בסוג העבודה שאתה עושה
ואת זה הכי קל לסגור בשיחה קצרה
לאורך המאמר, בכל נושא, אני אראה לך איך הוא ממומש בקובץ הטמפלט לרוויט שבניתי
איפה שיש הבדל בין הטמפלטים, אני אפרט מה יש בכל אחד מהם בנפרד
מה יש במאמר
← פילטרים
כל מה שכתוב פה מגיע מתוך ניסיון של מעל ארבע עשרה שנה
ארבע עשרה שנה שאני בונה טמפלטים למשרדי אדריכלות, למעצבי פנים ולסטודנטים
אני אביא לך פה מכל הניסיון הזה, ומכל האנשים שליוויתי בדרך
ובנוסף לזה, נשענתי גם על שני מסמכים רשמיים של אוטודסק, Best Practices: Project Templates וRevit Architecture Template Checklist
התרגום, הפרשנות והדוגמאות הם שלי
סדר בפרויקט בראוזר
זה הנושא שאני הכי אוהב, ולכן הוא ראשון
הפרויקט בראוזר הוא העץ שאתה מסתכל עליו כל היום
אם הוא מבולגן, אתה מבזבז את הזמן שלך על חיפושים
אם הוא מסודר, אתה פשוט עובד
הסידור מתחיל בזה שמגדירים מראש סוגי מבטים
היתר, מכרז, ביצוע, פירוט ממד
לתוכניות, לחתכים ולחזיתות
וזה מתחבר ישר לגרפיקה
חתך שנוצר להיתר לא יופיע בתוכניות שאינן להיתר, ומיד יקבל את הגרפיקה הנכונה
בלי שתעשה כלום
בטמפלטים שלי
סידורים שונים של העץ, מוכנים מראש, עם חלוקה לפי שלב ולפי שימוש
בטמפלט לסטודנטים, למשל
מבנה פרויקט מסודר עם ארבעה מפלסים ותיקיות מסודרות
ותצוגות מוכנות לתוכניות, חתכים, חזיתות, מדרגות, עיצוב פנים ותלת מימד
סטנדרט של שמות
הנושא שנשמע הכי משעמם, ובפועל חוסך הכי הרבה שאלות
סטנדרט שמות חל על הכל
מסמכים, מבטים, גליונות, טבלאות
הוא זה שמאפשר לעובד חדש להיכנס לפרויקט ולהבין אותו ביום הראשון
והוא זה שמאפשר לשניים לעבוד על אותו מודל בלי להתנגש
בלי סטנדרט, כל אחד קורא לדברים איך שנוח לו
ואחרי חצי שנה אף אחד לא מוצא כלום
בטמפלטים שלי
שיטת סידור מלאה לשמות, מסמכים, מבטים וגליונות
נשענת על הסטנדרט האמריקאי
זו השיטה שאני עובד איתה, וגם כל העובדים במשרד שאני עובד בו. מעל עשרים וחמישה אנשים
והיא פשוט עובדת
טמפלטים גרפיים
לדעתי הדבר הכי חזק בקובץ
טמפלט גרפי מאגד קבוצה של הגדרות גרפיות תחת שם אחד
ככה אתה מקבל אחידות בין מסמכים, ויכולת לשנות גרפיקה רוחבית בלחיצה אחת
נגיד שיש לך עשר תוכניות להיתר, והחלטת שרוצים לראות בהן רהיטים
אתה מדליק את זה בכולן בבת אחת
במקום לעבור מסמך מסמך
הכי קל להבין את זה בתמונות

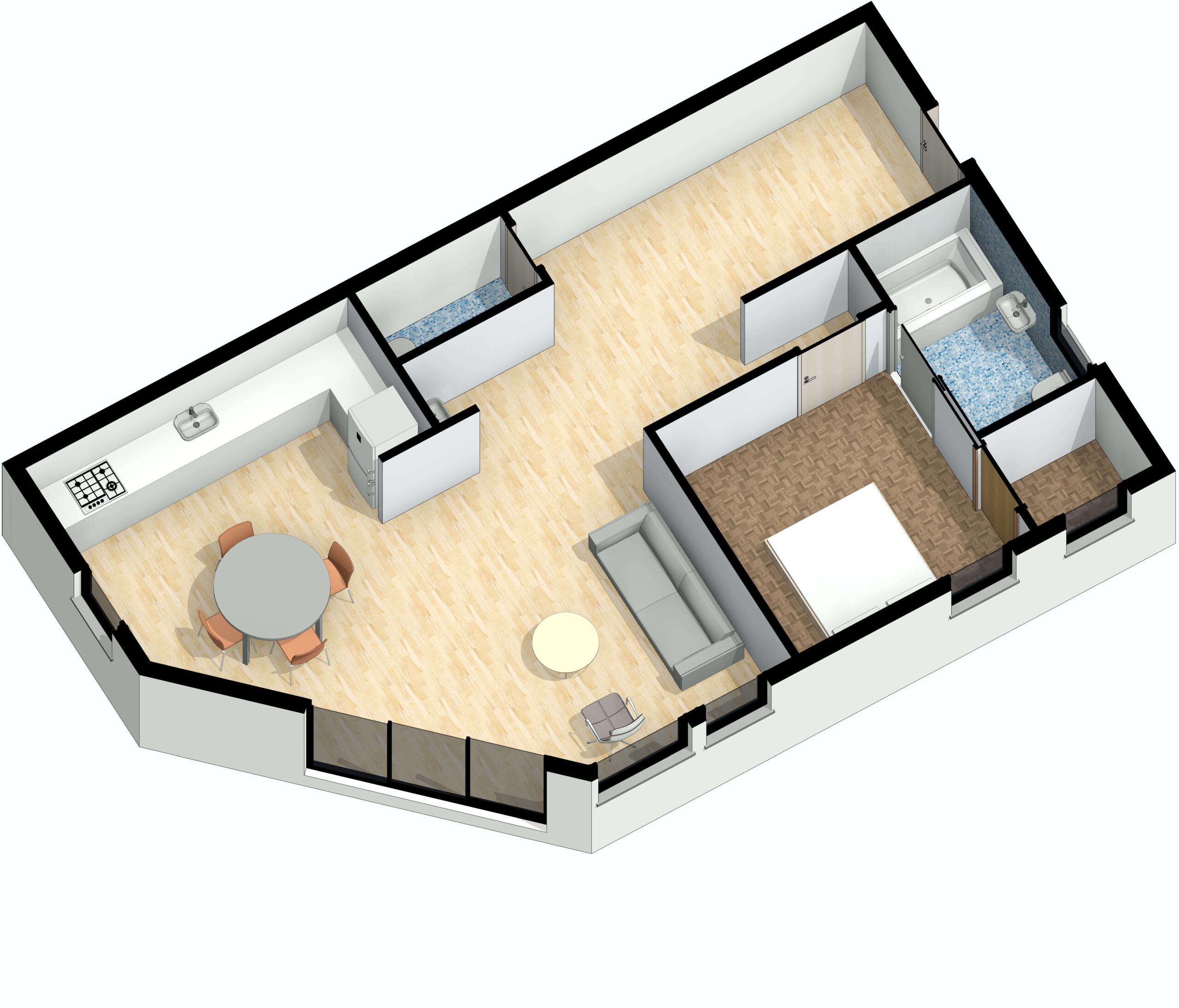

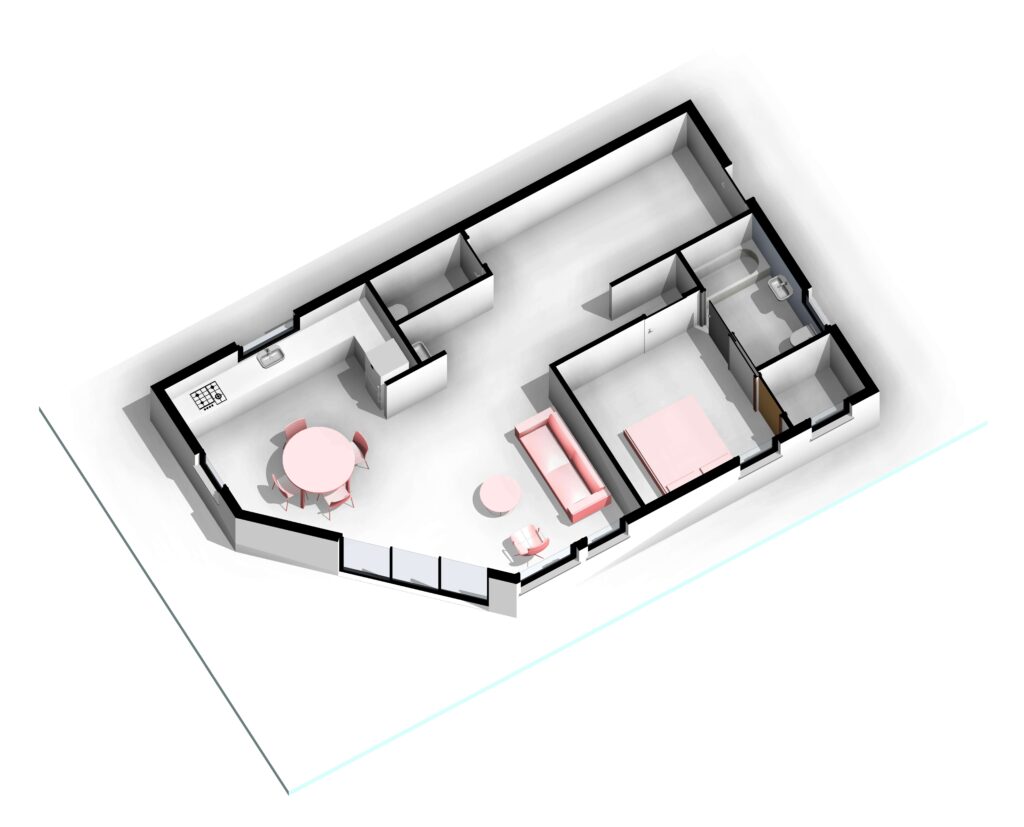

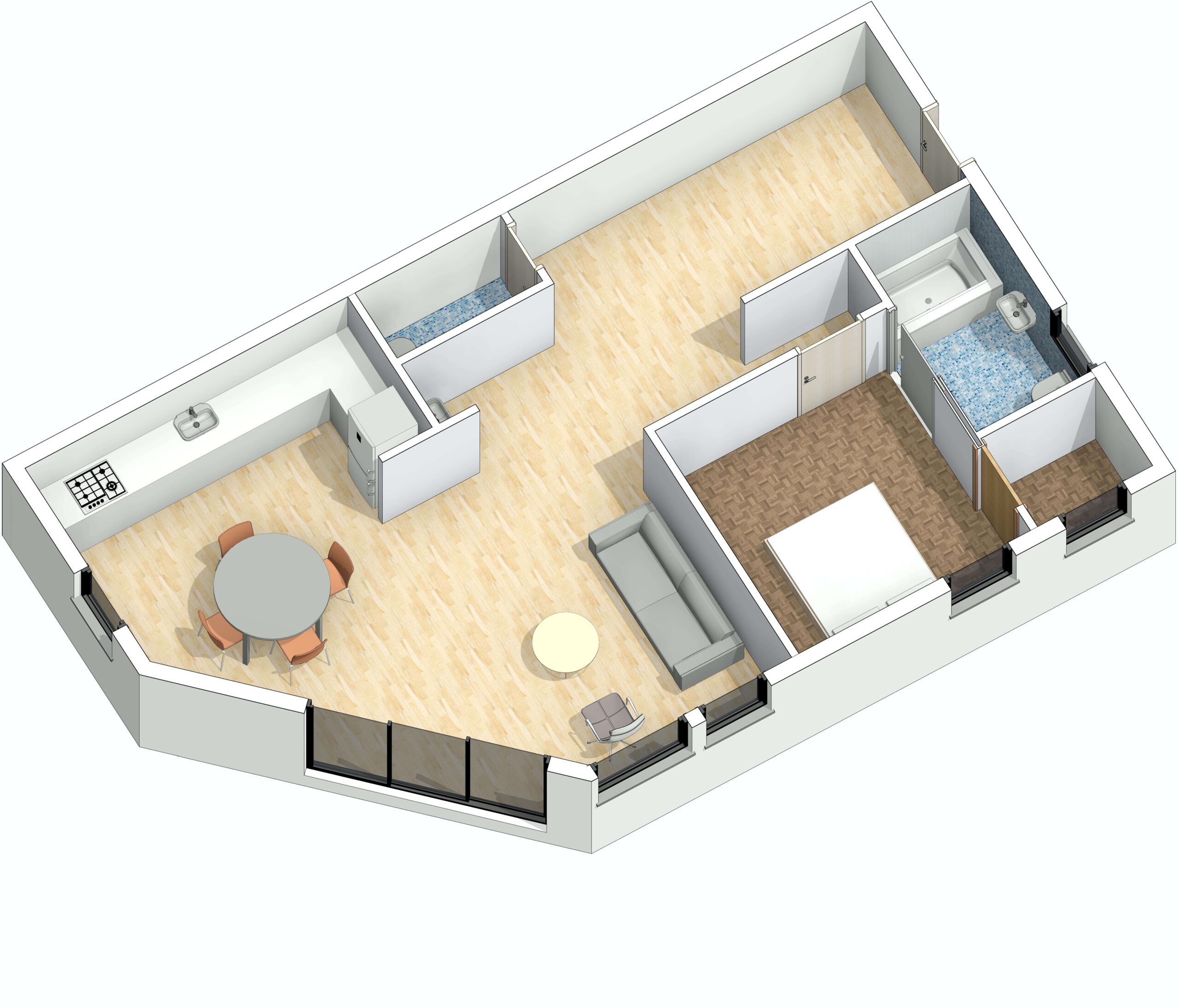

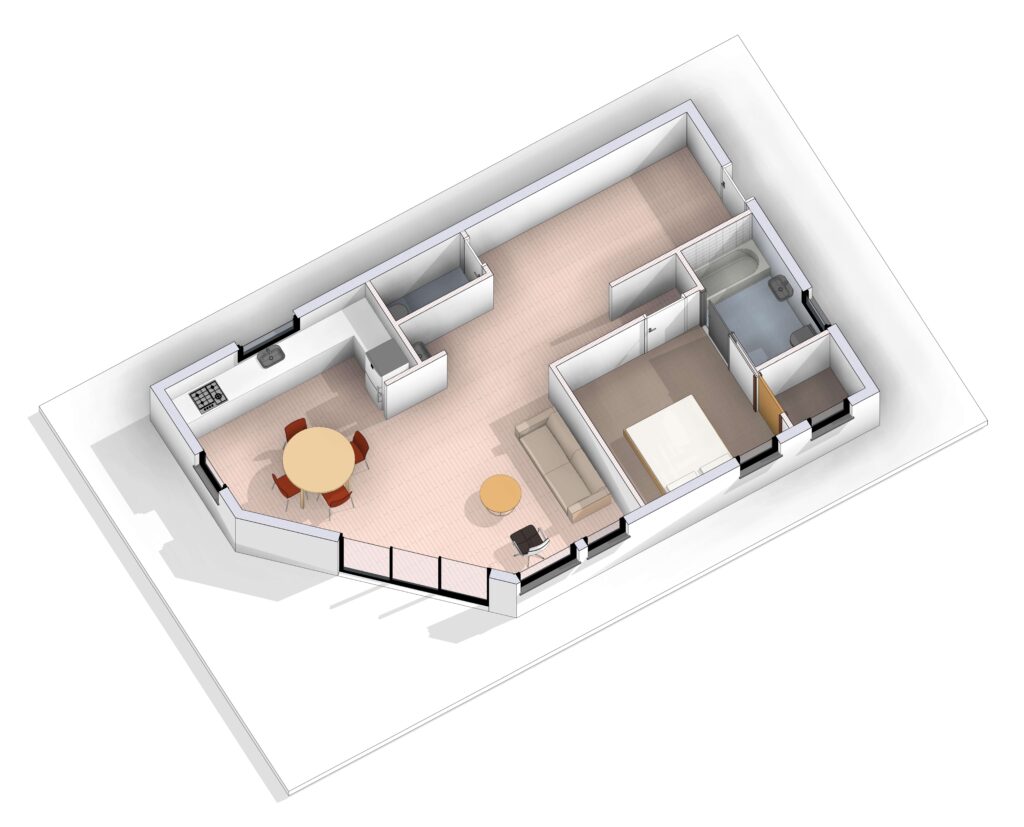

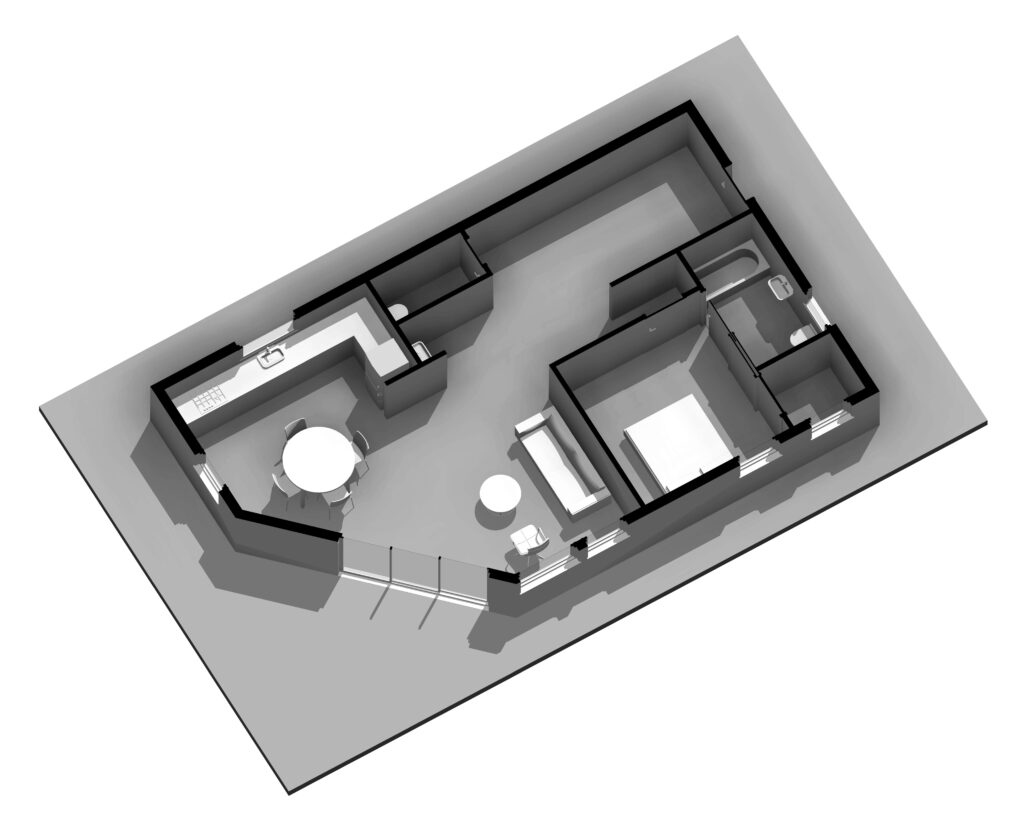

למטה אותה דירה בדיוק, אותו מודל, בשלושה טמפלטים גרפיים שונים
לא ציירתי כלום מחדש. רק החלפתי הגדרה
הכל בלחיצה אחת
בטמפלטים שלי
מעל חמישים טמפלטים גרפיים, לכל סוגי המבטים: תוכניות, חתכים, חזיתות, קירות, תקרות ותלת מימד
ולשימושים שונים כמו היתר, עבודה, מצגת ומכר
הם מיושמים אוטומטית כשנוצר מבט חדש, בלי שתצטרך לבחור אותם
בטמפלט לסטודנטים, למשל
חמש עשרה תבניות תצוגה מוכנות, לתוכניות ולמודלים תלת מימדיים
בנויות במיוחד להגשה שנראית טוב על הקיר

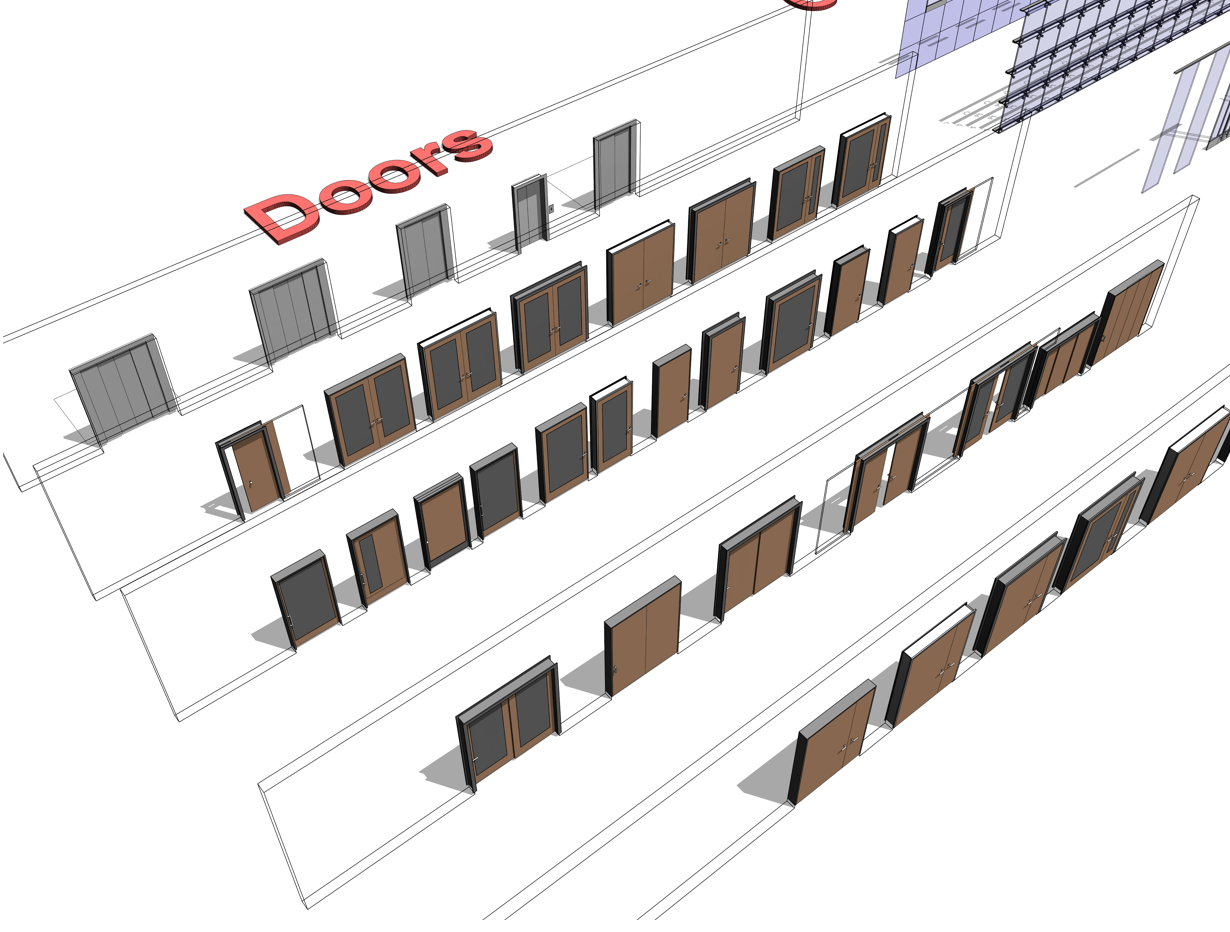

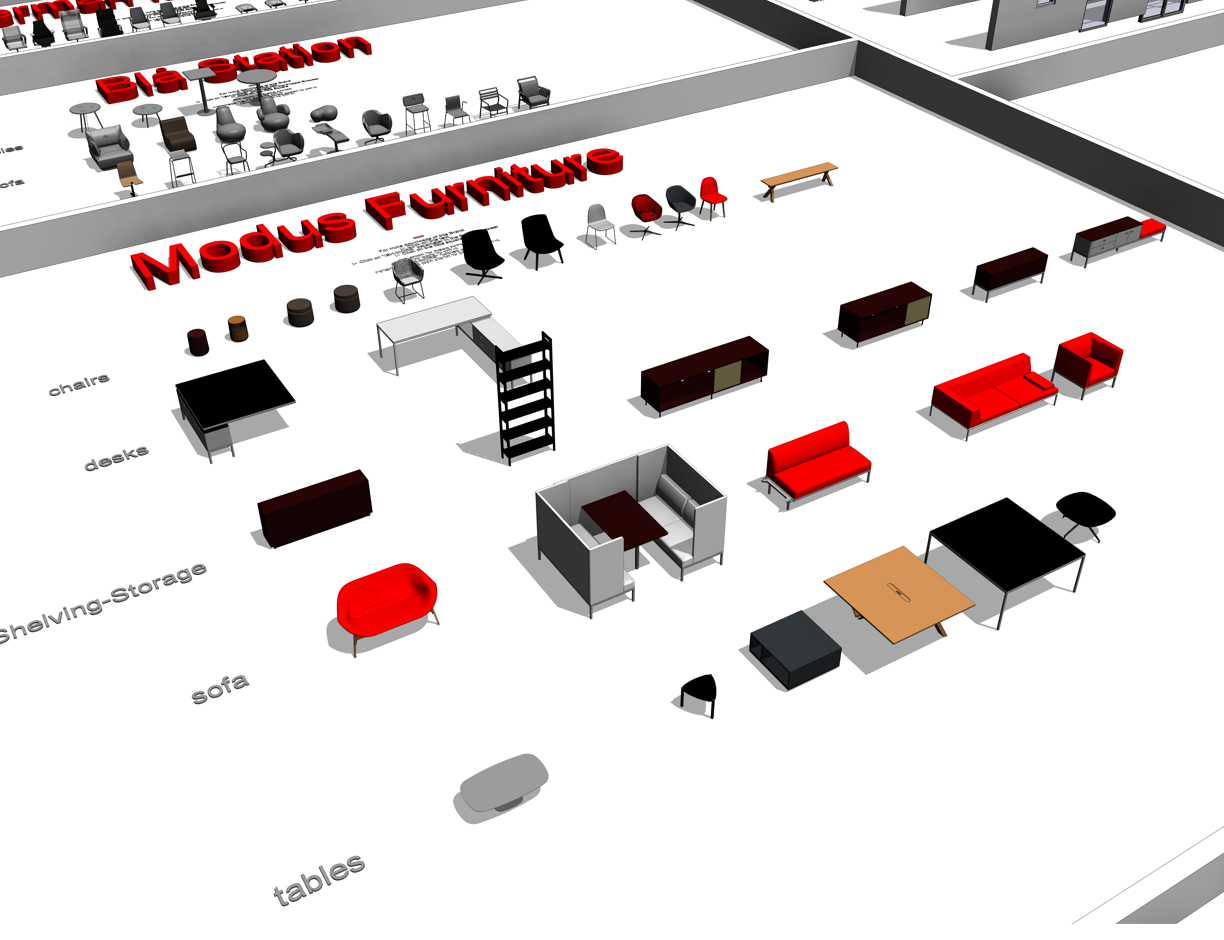

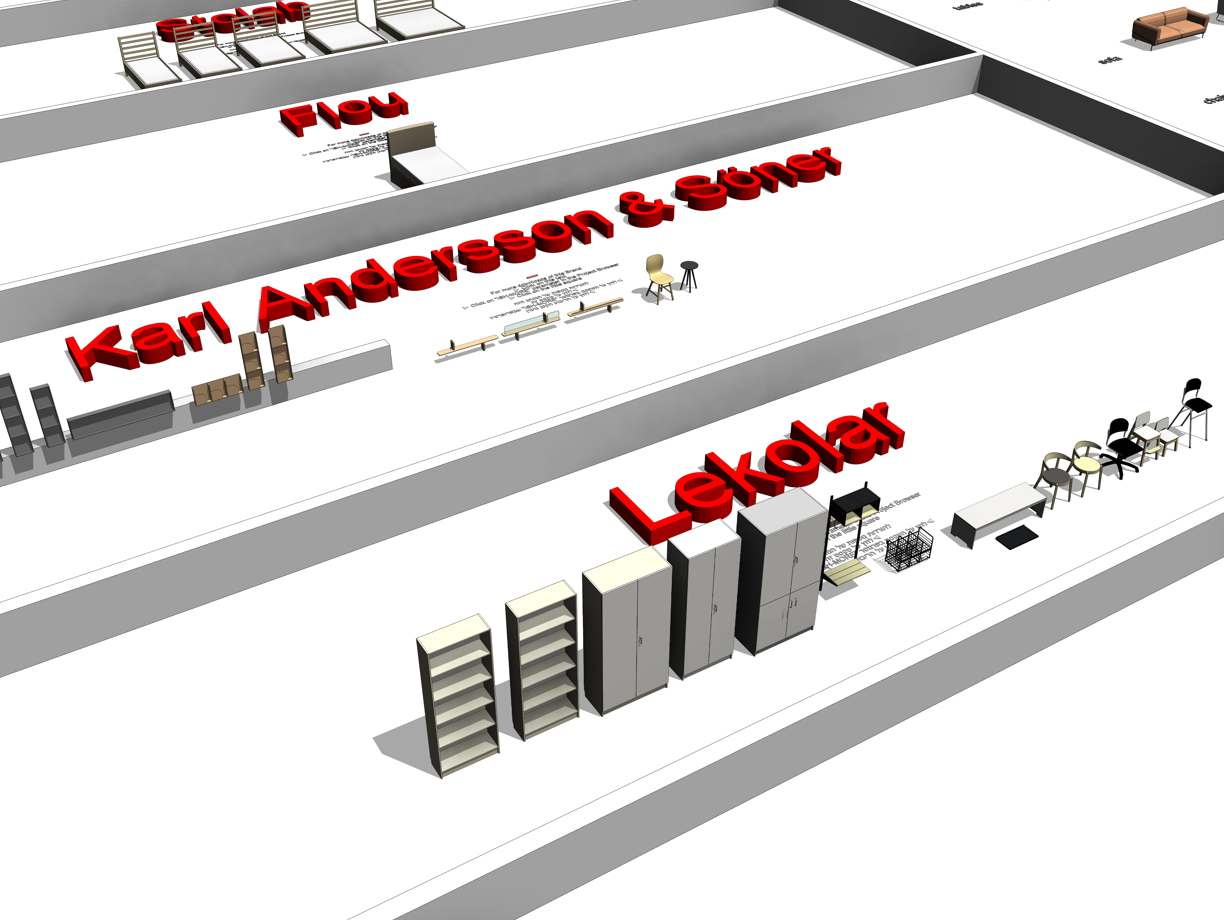

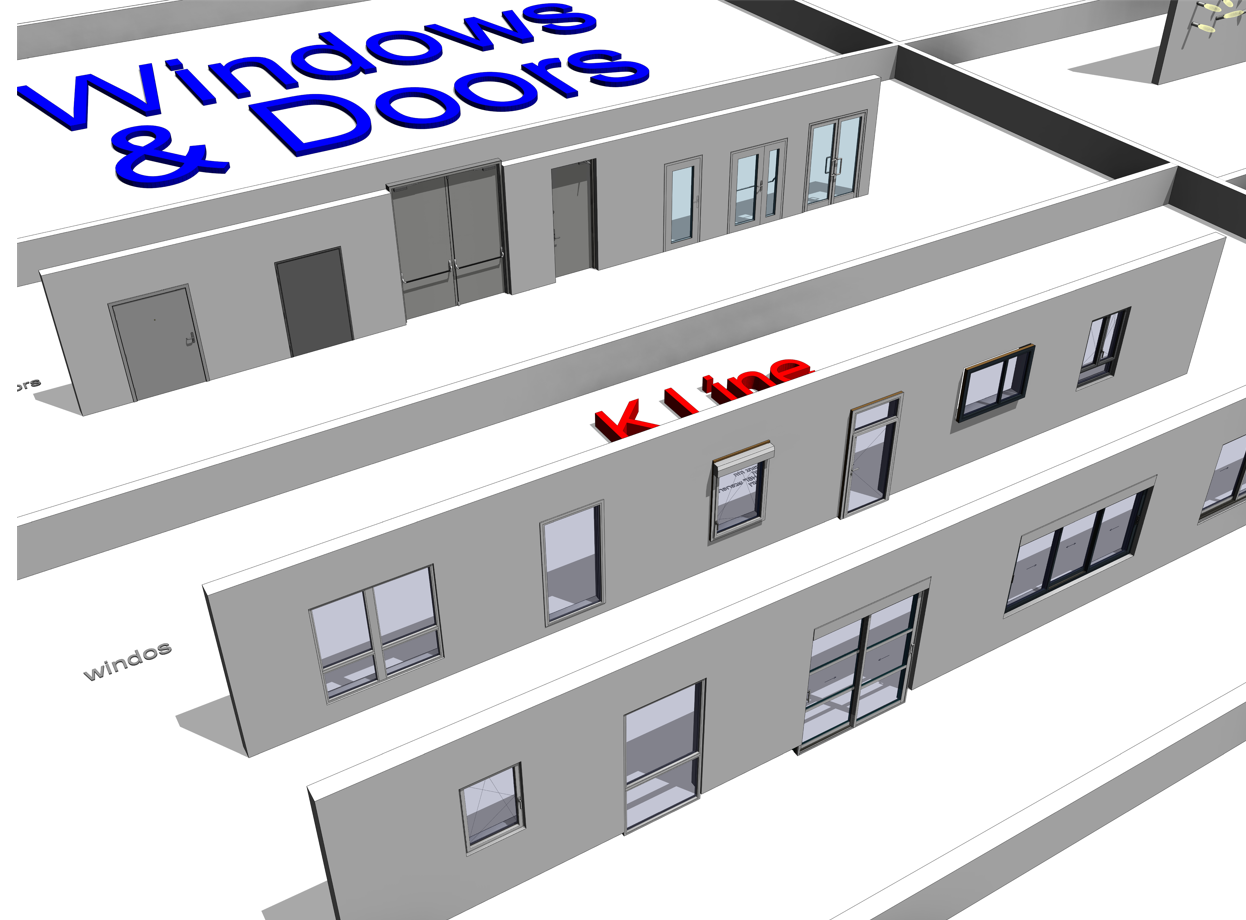

ספריית קומפוננטים
איפה שומרים את כל המשפחות של המשרד
לדעתי ומהניסיון שלי, כדאי קובץ אחד שמרכז הכל
וממנו שולפים לפי הצורך
כל פעם שנוצר אלמנט חדש, אפילו קיר, מצרפים אותו לקטלוג
ככה הידע של המשרד נשאר במקום אחד, ולא מתפזר בין עשרים פרויקטים
בטמפלטים שלי
בטמפלטים המקצועיים אין קומפוננטים בתוך הקובץ. וזה בכוונה
קומפוננטים זה דבר אישי לכל משרד, ואם מעמיסים אותם על הטמפלט כל פרויקט מתחיל כבד מדי
לכן כל אחד מטמיע את המשפחות שלו, בתהליך פשוט שמוסבר בקובץ
בטמפלט לסטודנטים, למשל
כאן דווקא כן
ספריית משפחות רחבה בתוך הקובץ: דלתות, חלונות, מטבחים, ריהוט, כלים סניטריים, קירות, רצפות, תקרות, גגות, מדרגות, מעקות וצמחייה
כי לסטודנט אין משרד עם ספרייה קיימת
מבטים, טבלאות וגליונות
הכל טיפוסי, הכל מוכן מראש
כשסוגי המבטים, הטבלאות והגליונות מוכנים מראש, אתה לא בונה אותם באמצע העבודה
טבלה מוגדרת מראש מתמלאת לבד ככל שהמודל גדל
והגליונות מחכים לרגע שיהיה מה לשים עליהם
בטמפלטים שלי
כאן ההבדל בין הטמפלטים הוא הכי גדול, אז אני מפרט:
בטמפלט אדריכלות
כל סוגי המבטים הסטנדרטיים: היתר, עבודה, מכר, מצגת, רשימות, פרטים, חתכים וחזיתות
וטבלאות מוכנות לחלונות, דלתות, חניות ורשימות
בטמפלט עיצוב פנים
זה החלק שאני הכי גאה בו
טבלאות כמויות אוטומטיות כמעט לכל מה שממודל בפרויקט, בשיטה שפיתחתי
במקום לשבת ולספור ידנית כמה ארונות וכמה נקודות יש, הכמויות פשוט שם
אתה מתמחר בקלות, מנהל יום רכישות מסודר, ומגלה כמויות של דברים שקודם בכלל לא חישבת
בטמפלט המאוחד
שני הסטים ביחד, בקובץ אחד
בטמפלט לסטודנטים
עשרים גליונות מוכנים להגשה, בקני מידה שונים
סביבה, פיתוח שטח, קרקע, קומות, גגות, חתכים, חזיתות, פרטים, מדרגות ועיצוב פנים
מסגרות לגליונות
הסטריפ המשרדי, בכל הגדלים
גליונות טיפוסיים עם סטריפ, פרמטריים ונמתחים
צריך להתאים אותם לצרכי המשרד ולעבודה עם מהדורות
בטמפלטים שלי
מסגרות פרמטריות חכמות לגדלים A0, A1, A2, A3 ו-A4. עומד ושוכב
סימון אוטומטי של מכרז, ביצוע ועיון
ויש הסברים איך לערוך את הסטריפ ולהתאים אותו לעיצוב שלכם
בטמפלט לסטודנטים, למשל
סטריפים מ-A4 ועד A0, כולל גיליון ארוך
עם שדות לפרטי מוסד הלימוד, שם הפרויקט, שם המגיש ושמות המרצים
ומספור גליונות אוטומטי
כותרות מבטים בגליון
לפעמים אתה רוצה כותרת מלאה
למשל בגליון רשימה שיש בו תוכנית וחתך, וכל אחד מקבל מספור תואם גליון
לפעמים רק שם
לפעמים שם עם קנה מידה
ולפעמים בלי כלום
בטמפלטים שלי
סוגי כותרות שמכסים את כל האפשרויות האלה
אלמנטים בסיסיים מוכנים
דברים שאתה יודע בוודאות שתשתמש בהם בכל פרויקט, כדאי שיהיו שם מההתחלה
קיר בטון 20, למשל
אבל לא היינו מכניסים את כל ארסנל החלונות שיש לנו
צריך כלים בסיסיים להתחלה, והשאר בקטלוג לשליפה מהירה
כי אם נעמיס על הטמפלט את הכל, כל פרויקט יתחיל במאה מגה
וזה מיותר

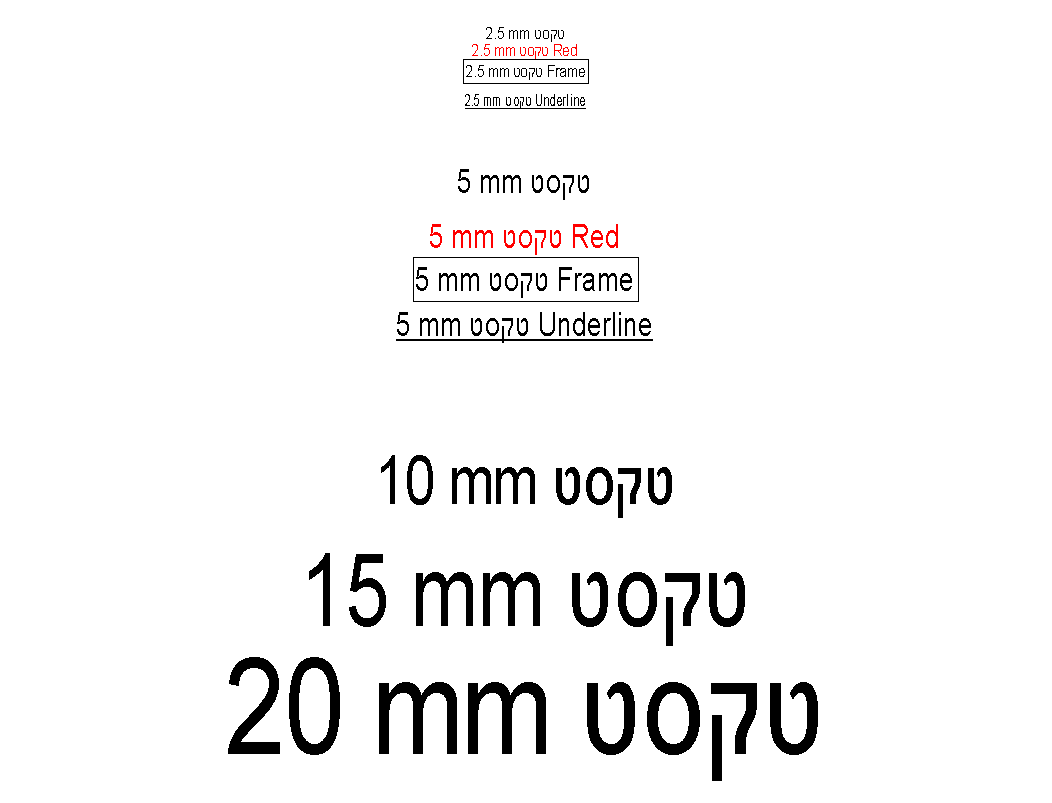

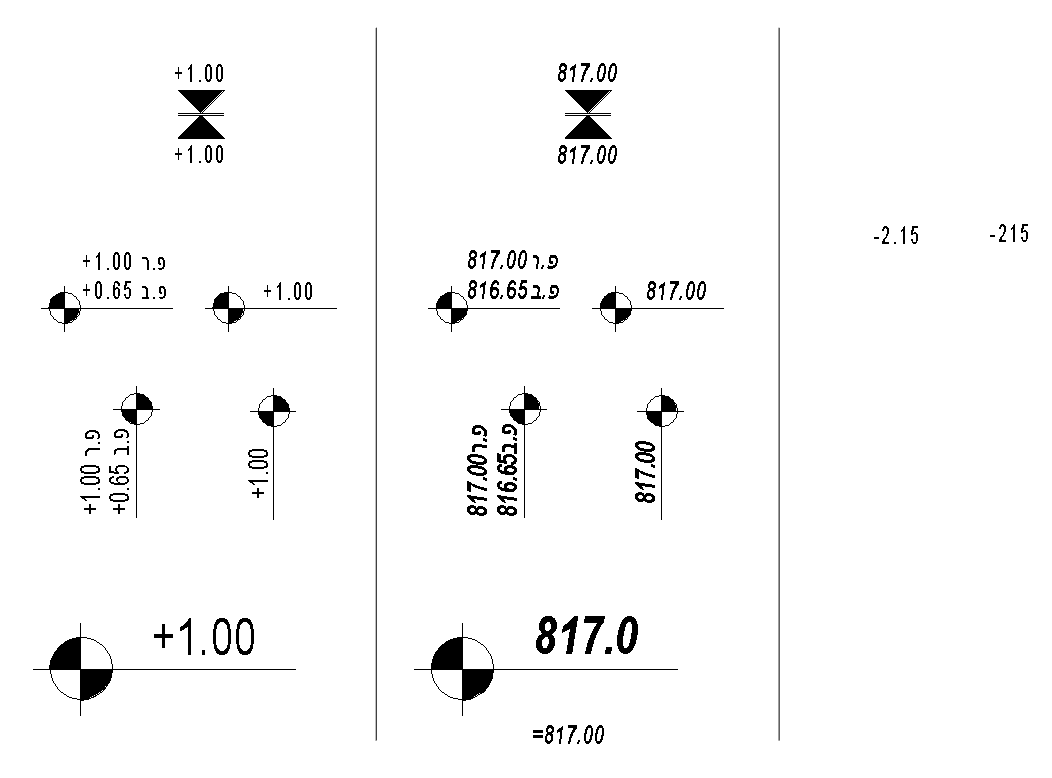

אלמנטים דו מימדיים
כל הסימונים שחוזרים בכל תוכנית
מידות, טקסטים, טאגים, מפלסים
סימני חתכים, סימני חזיתות, גרידים, חצים
הרשימה ארוכה
הרעיון פשוט: ארסנל אחיד של סימבולים, שכל המשרד משתמש בו
ככה אף אחד לא מחפש בשדות זרים
בטמפלטים שלי
קטלוג אלמנטים דו מימדיים בגדלים אחידים
טאגים מסוגים שונים לשימושים שונים, וסימני חתכים וחזיתות שמשתנים לפי השימוש
ויש שם גם משפחה מיוחדת שיודעת לרכז הערות לטבלה
פילטרים
התכנות של כל מה שאי אפשר לעשות כברירת מחדל
פילטרים זה עולם ומלואו, וחובה להכיר
הם מגדירים תנאים שחוזרים בעבודה היומיומית, ואם מכינים אותם מראש הם חוסכים המון כאב ראש
דוגמה: כדי שחתך היתר לא יופיע בתוכניות שאינן להיתר, צריך לייצר תנאי כזה
ואם אתה רוצה להעלים חלק מסוים במבט מסוים, וברור שלא נעשה Hide, פילטר עושה את זה
אותו דבר בצביעה
קו בניין וקו מגרש בצבעים שונים בכל תוכנית, או קירות שנצבעים לפי פרמטר
בטמפלטים שלי
פילטרים חכמים שנבנו מתוך ניסיון ומחשבה של שנים, מוכנים מראש
מוטמעים במבטים השונים, כדי לחסוך פעולות חוזרות
ויש הסברים מפורטים איך לערוך וליצור פילטרים חדשים
חומרים והצ'ים
כשהחומרים והפטרנים מוגדרים מראש, אתה מקבל אחידות בין הפרויקטים
ופחות שאלות מהצוות
בטמפלטים שלי
פטרנים וחומרים שימושיים, מוגדרים ומוכנים

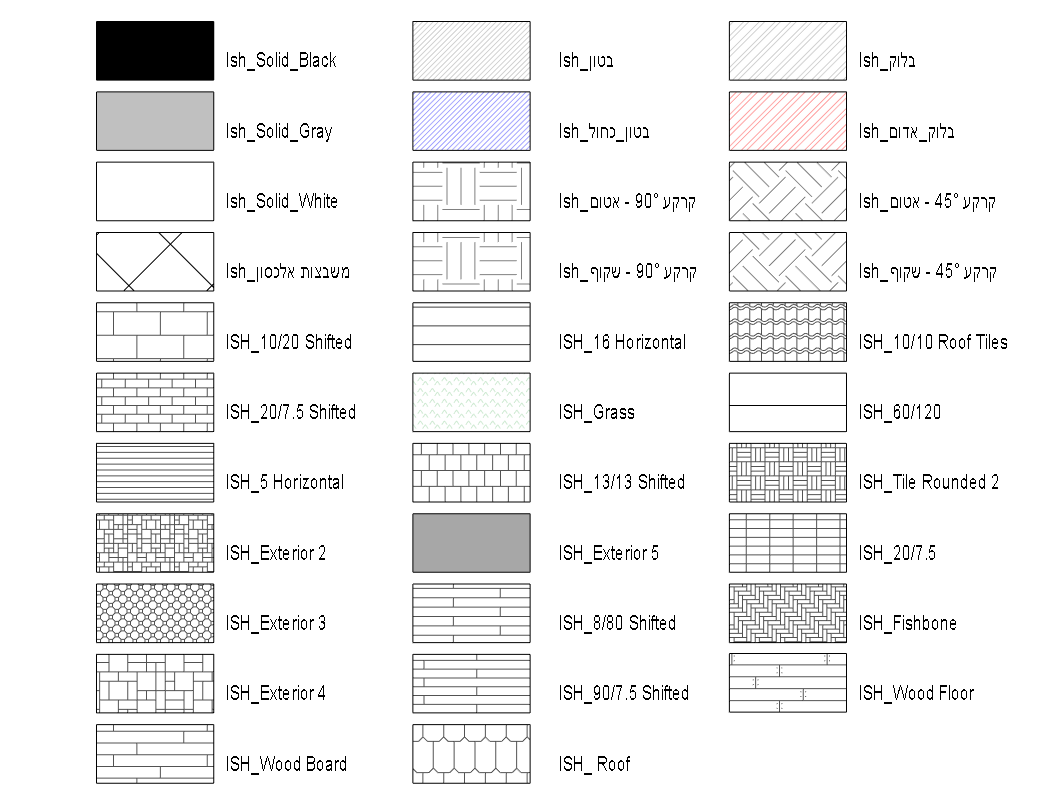

קטלוג ההצ׳ים בקובץ, עם השמות בעברית:

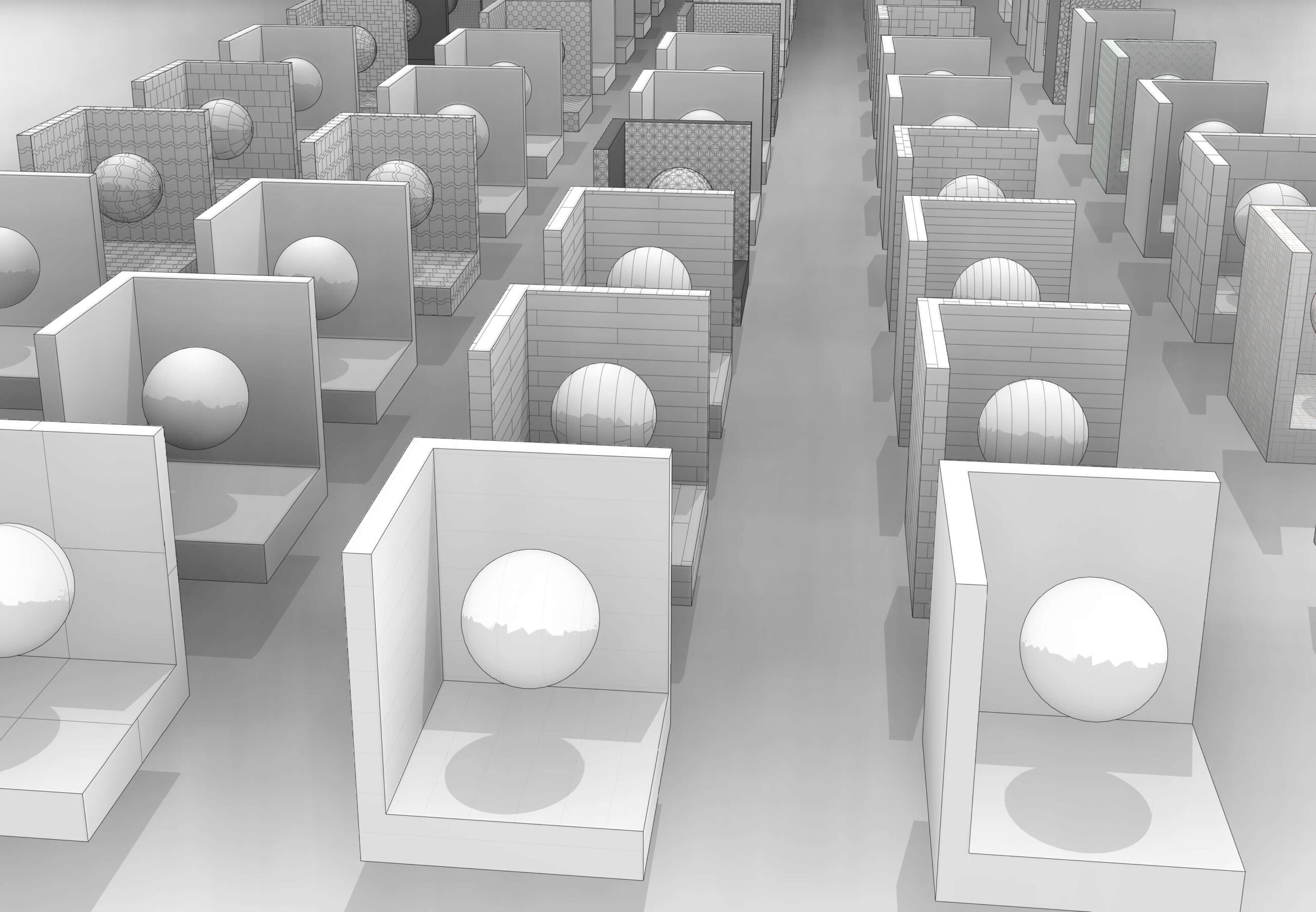

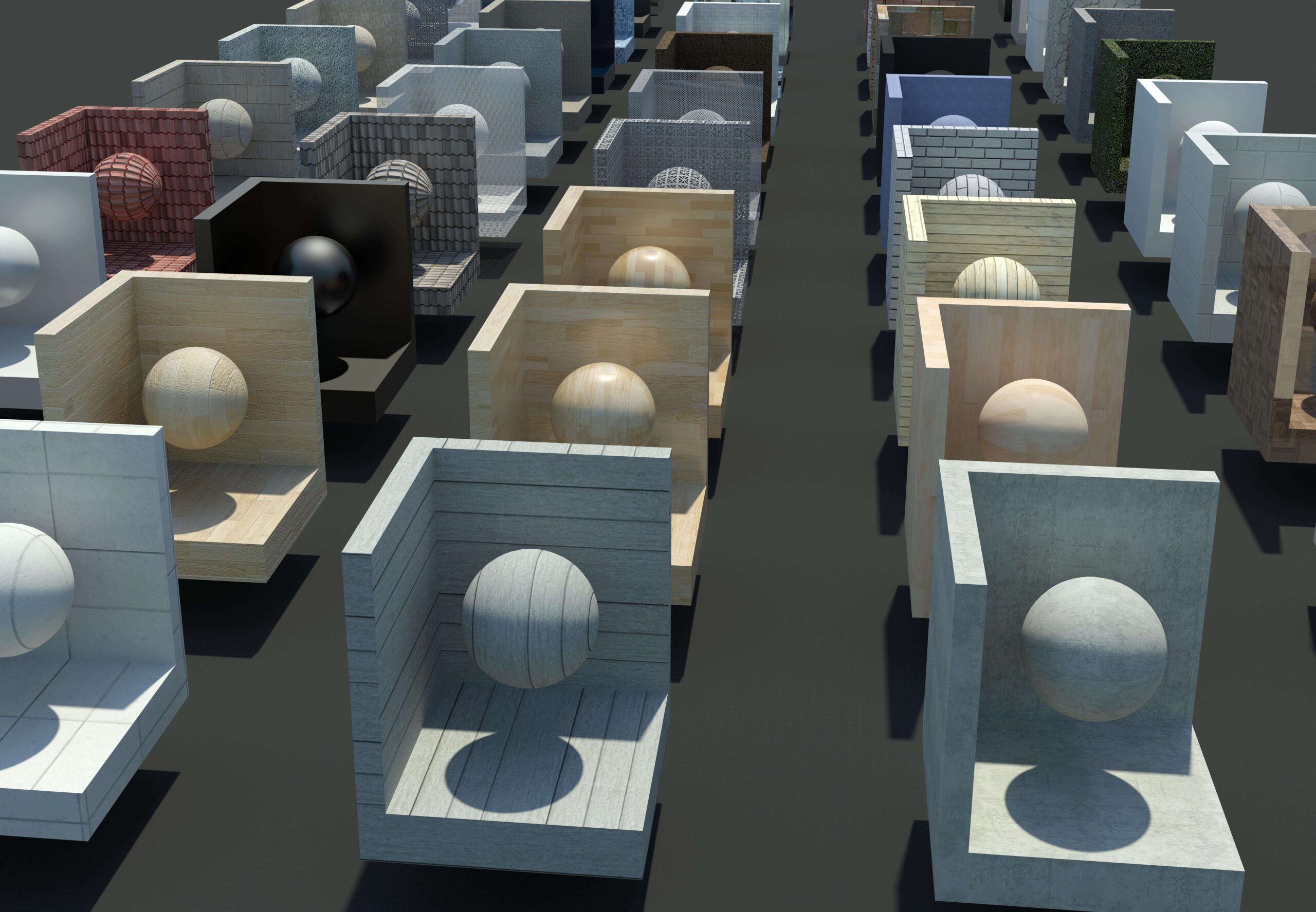

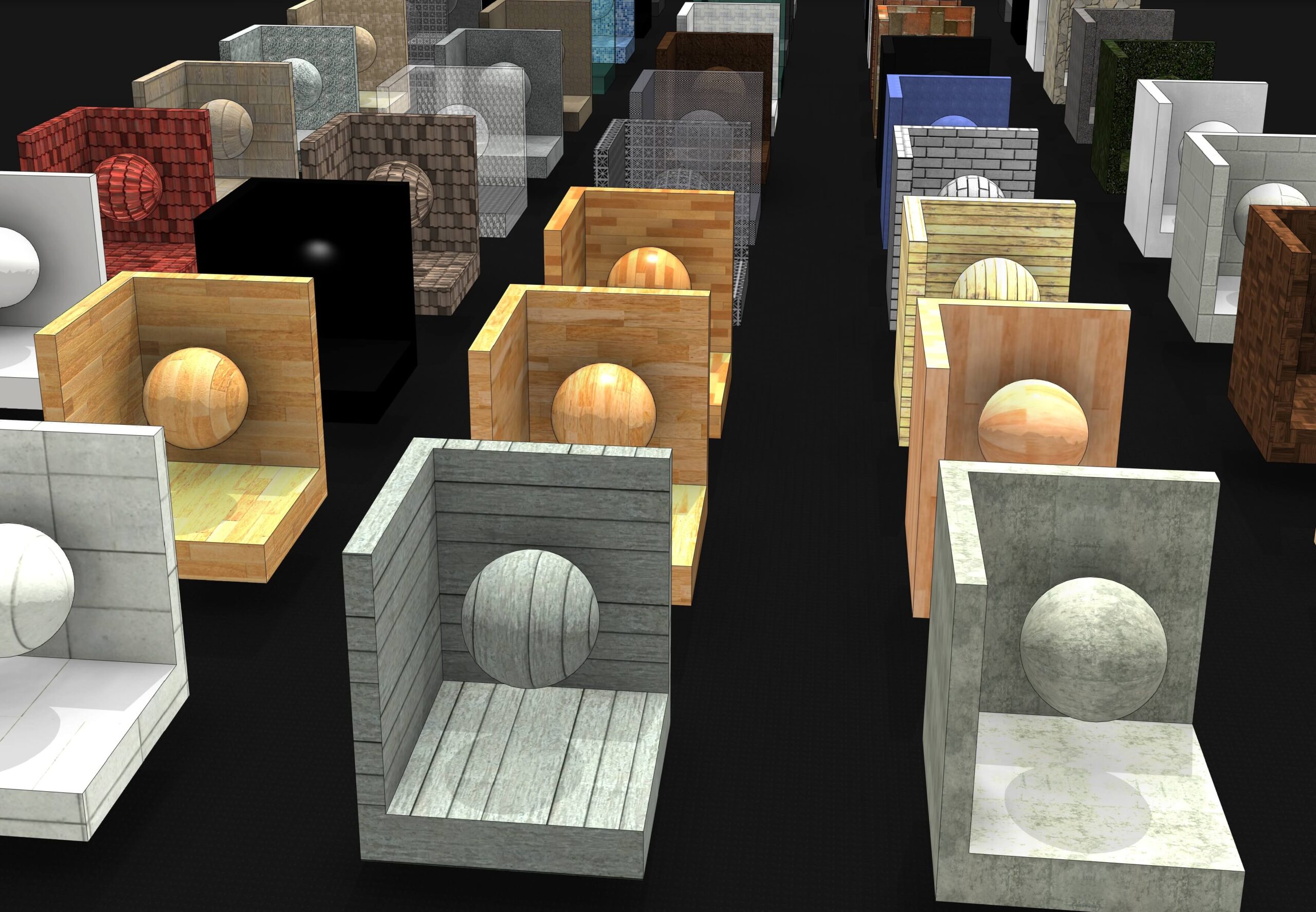

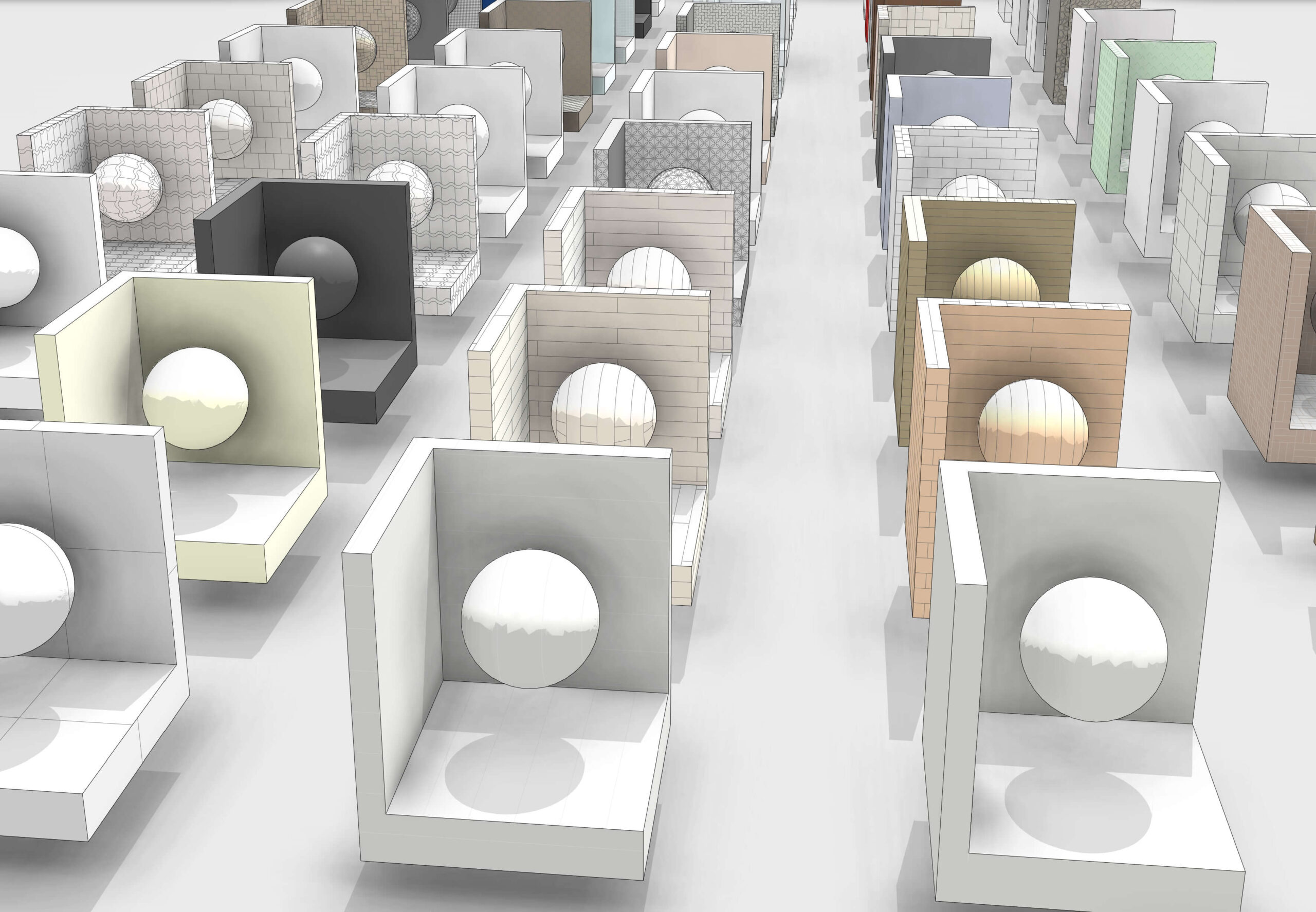

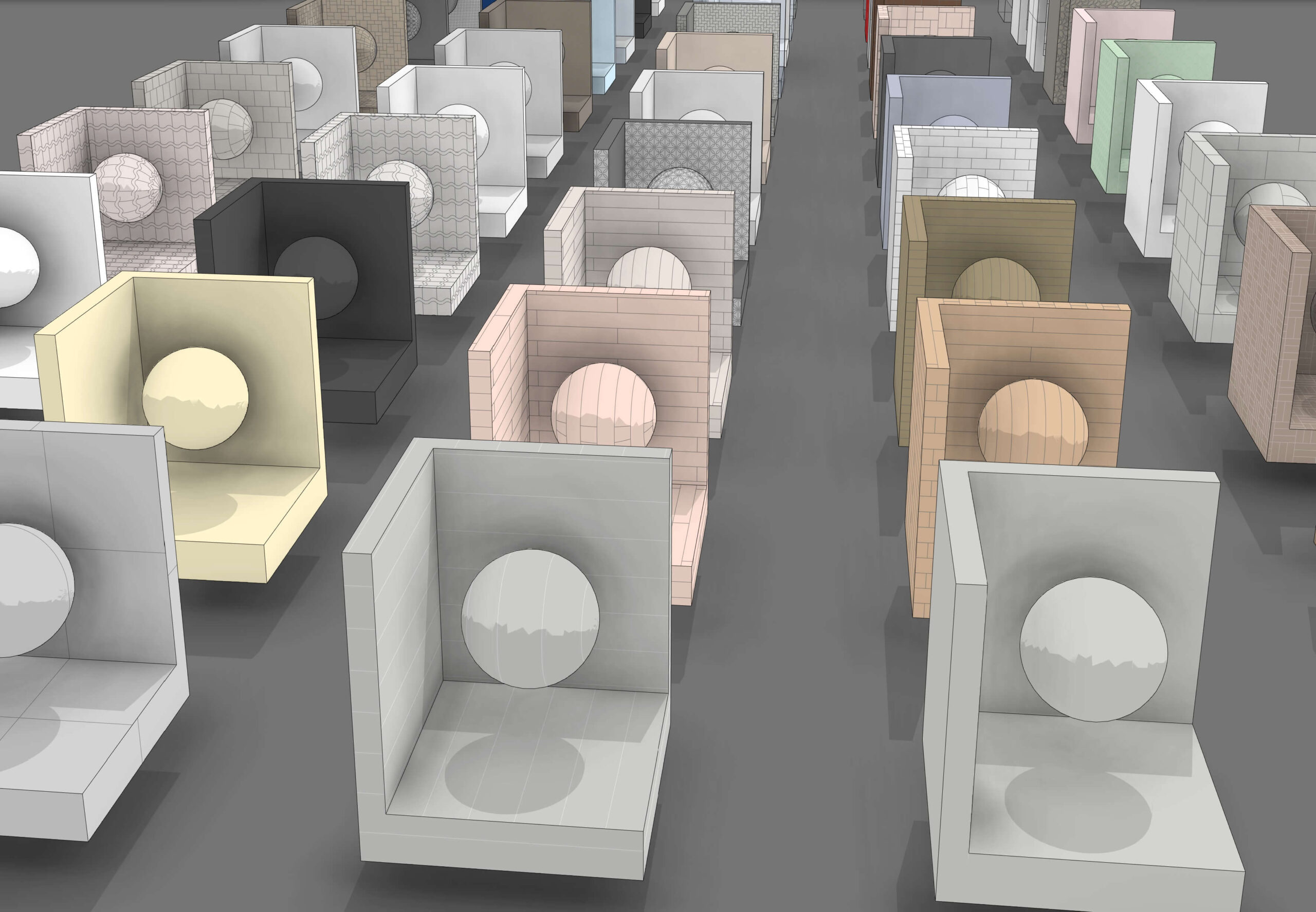

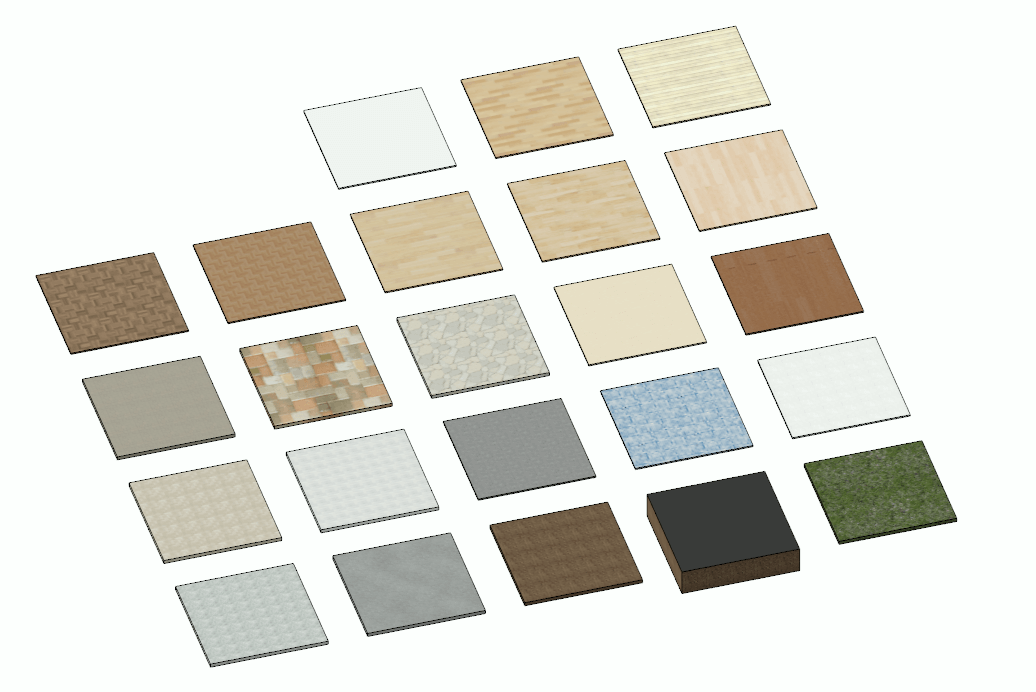

וספריית החומרים עצמה, שאותה אתה רואה בתלת מימד ובהדמיה:
סוגי קווים
סוגי קווים שימושיים וסטנדרטיים, מוגדרים מראש
כדי שלא תצטרך לייצר אותם באמצע העבודה
בטמפלטים שלי
ארסנל סוגי קווים שימושיים, מוגדרים מראש
ובנוסף מדריך ליצירת סוגי קווים חדשים משלך
עובי קווים
עובי קווים בקני מידה שונים, ולפי קטגוריה
דוגמה: עמודים במבט אתה רוצה שיהיו עבים מאוד
אבל קיר מסך במבט צריך להיות דקיק
כי הוא מכיל הרבה קווים, ואם הם יהיו עבים הם יימרחו זה על זה
בטמפלטים שלי
סטנדרט עובי קווים מוגדר מראש, לכל הקטגוריות
עם טמפלט מול בלי טמפלט
בוא נסכם את זה בשורה תחתונה, נושא אחרי נושא
זה הפער שסגרתי בקבצים שלי
| מה קורה | בלי טמפלט | עם טמפלט |
|---|---|---|
| פתיחת פרויקט | פותחים פרויקט ישן, שומרים בשם חדש, ומנקים תוך כדי | נפתח מסודר מהרגע הראשון |
| פרויקט בראוזר | עץ מבולגן שמחפשים בו | מסודר לפי שלב ושימוש |
| שמות ומסמכים | כל אחד קורא לדברים אחרת | סטנדרט אחיד לכל המשרד |
| גליונות | בונים מסגרת מחדש בכל פרויקט | מסגרות פרמטריות בכל הגדלים |
| טבלאות כמויות | סופרים ידנית לפני כל הזמנה | מתמלאות לבד ככל שהמודל גדל |
| גרפיקה | מסדרים כל מבט בנפרד | מעל חמישים טמפלטים גרפיים אוטומטיים |
| עובד חדש | שואל על כל דבר | נכנס לשיטה קיימת |
שאלות שאני מקבל הרבה
מה זה טמפלט רוויט, בשתי שורות?
טמפלט רוויט הוא קובץ הפתיחה של הפרויקט, וכל מה שיושב בו קיים אוטומטית בכל פרויקט חדש שנפתח ממנו
בפועל זה אומר סטנדרט שמות, מסגרות לגליונות, טבלאות, סוגי מבטים והגדרות גרפיות שמחכים לך מוכנים, במקום שתגדיר אותם תוך כדי עבודה
יש טמפלטים בחינם, אז למה לשלם על אחד?
טמפלט חינמי, או כזה שמגיע כבונוס לקורס, הוא כמעט תמיד בסיסי
הוא נותן לך נקודת התחלה, וזהו
ההבדל נהיה ברור רק אחרי שמבינים מה טמפלט באמת יכול להכיל
וזו בדיוק הסיבה שכתבתי את כל המדריך הזה לפני שאני מדבר על הקבצים שלי
איזה מארבעת הטמפלטים מתאים לי?
זה תלוי פחות בתחום שכתוב לך בכרטיס ביקור ויותר באיך שאתה עובד בפועל
יש אדריכלים שרוב העבודה שלהם היא פנים, ויש מעצבות שעושות גם היתרים
לכן אני מעדיף לשמוע ממך על העבודה שלך שתי דקות, ואז להגיד לך מה מתאים
זה חוסך לשנינו טעות
אפשר להשאיר לי פרטים כאן ואני חוזר אליך
מה ההבדל בין טמפלט לבין פרויקט קיים ששומרים בשם חדש?
פרויקט ישן נושא איתו את כל מה שנעשה בו
מבטים מיותרים, משפחות שלא בשימוש, והגדרות שנשארו מהפעם הקודמת
טמפלט נבנה מלכתחילה כנקודת התחלה נקייה, ולכן הוא לא צובר עודפים
אפשר להתאים טמפלט קיים למשרד שלי?
כן, וזו בדיוק הכוונה
טמפלט הוא בסיס, לא כלוב
הסטריפ, סטנדרט השמות והגרפיקה נערכים לפי המשרד, וכל טמפלט מגיע עם קורס מקוון שמראה בדיוק איך עושים את זה
יש טמפלט מוכן בתוך רוויט, אז למה צריך עוד אחד?
הטמפלטים שמגיעים עם התוכנה בנויים לסטנדרט אמריקאי או בריטי
בלי סטריפ ישראלי, בלי טבלאות שמתאימות לעבודה כאן, ובלי סטנדרט שמות
הם נקודת התחלה, לא מערכת עבודה
ואם הטמפלט המוכן לא מדויק לך
יש מקרים שהקובץ המוכן קרוב, אבל לא בדיוק
משרד שעובד בשיטה משלו, סטריפ שחייב להיראות בדיוק כמו שהוא, סטנדרט שמות שכבר מוטמע אצלכם שנים
במקרים כאלה אני בונה טמפלט מותאם, מאפס, לפי איך שאתם באמת עובדים
זה מתחיל בשיחת אפיון, ומשם אני יודע להגיד מה נכון לכם
אז אם קראת עד כאן והרגשת שאתה צריך משהו שתפור עליך, דבר איתי ונראה מה מתאים
ואם אתה רוצה את הקובץ המוכן
כל מה שקראת כאן, בנוי ומוכן
ארבע עשרה שנות עבודה בשטח, ואלפי שיחות עם אדריכלים ומעצבי פנים, בארבעה קבצים
יותר משלוש מאות משרדים בארץ כבר עובדים איתם
